Зависимость работы ADSL от различных параметров

В статье подробно рассматривается влияние различных параметров на скорость и другие характеристики работы ADSL-оборудования. Аббревиатура ADSL (Asymmetric Digital Subscriber Line) расшифровывается как “Асимметричная цифровая абонентская линия”, что подчеркивает изначально заложенное в этой технологии различие скоростей обмена в направлениях к абоненту и обратно.

Асимметричность ADSL, по своей сути, подразумевает передачу больших объемов информации к абоненту (видео, массивы данных, программы) и небольших объемов от абонента (в основном команды и запросы).

Оборудование ADSL, размещенное на АТС, и абонентский ADSL-модем, подключаемые к обоим концам телефонной линии, образуют три канала:

• высокоскоростной канал передачи данных из сети в компьютер (скорость – от 32Кбит/с до 8Мб/с);
• скоростной канал передачи данных из компьютера в сеть (скорость – от 32Кбит/с до 1,5Мб/с);
• простой канал телефонной связи, по которому передаются обычные телефонные разговоры.

Величина скорости передачи данных при этом зависит от длины и качества телефонной линии. Асимметричный характер скорости передачи данных вводится специально, т. к. удалённый пользователь Интернет обычно загружает данные из сети в свой компьютер, а в обратном направлении идут либо команды, либо поток данных существенно меньшей скорости. Для получения асимметрии скорости полоса пропускания абонентского окончания делится между каналами также асимметрично.

Со стороны АТС на линии пользователя должен располагаться так называемый мультиплексор доступа ADSL – DSLAM. Этот мультиплексор выделяет подканалы из общего канала и отправляет голосовой подканал на АТС, а высокоскоростные каналы данных направляет на маршрутизатор, подключенный к DSLAM.

Одно из главных преимуществ технологии ADSL по сравнению с аналоговыми модемами и протоколами ISDN и HDSL – то, что поддержка голоса никак не отражается на параллельной передаче данных по двум быстрым каналам. Причина подобного эффекта состоит в том, что ADSL основана на принципах разделения частот, благодаря чему голосовой канал надежно отделяется от двух других каналов передачи данных.

Влияние параметров кабеля на работу ADSL оборудования

Первичные параметры линии: (реальные)

Сопротивление шлейфа(пары),

R [Ом]

от 10 до 1200

Сопротивление изоляции,

R [МОм]

более 40

Индуктивность шлейфа,

L [мГн]

как правило не измеряют.

Емкость шлейфа,

С [нФ]

от 10 до 300

Емкостная асимметрия,

C [нФ]

от 0 до 10, относительно земли.

на поврежденном кабеле измерить цифровым мультиметром сопротивление изоляции и емкость невозможно! это первый признак намокания кабеля, “разбитость”, асимметрия…

Вторичные параметры линии: (основные)

от 20dB до 30dB – линия хорошая.

от 30dB до 40dB – линия плохая.

от 50dB и выше линия отстойная.

(на Upstream и Downstream затухание свое) Уровень шума: RMS Noise Energy [dBm]

от -50dBm до -35dBm – линия хорошая.

от -35dBm до -20dBm – линия плохая. (высокая вероятность повреждения линии)

от -20dBm и выше работа оборудования невозможна.Частотная характеристика линии. (примеры ниже) примечание:

при уровне шума в линии от -65dBm до -55dBm нормальное оборудование может работать на запредельных расстояниях. (до 6км и более при диаметре жилы 0.5мм) несмотря на высокое затухание сигнала (до 50dB) хотя бы и на минимальных параметрах.

Рефлектомер “CableSHARK” фирмы ”Consultronics”. Рефлектомер “990DSL CopperPro” фирмы ”FLUKE Networks”. Мультиметры APPA 101 и UNI-T UT70D

Для начала глянем как выглядит с точки зрения ADSL модема идеальная линия. Витая пара. 5Cat. 720м. (собрано на скрутках из кусочков)

Сопротивление шлейфа 160 Ом. (24AWG)

Средний уровень шума в диапазоне 4кГц-2000кГц:

RMS noise -65 dBm (или меньше)

Емкость шлейфа 0,040 мкФ

Рис.1. Проверка расстояния На Рис.2 показаны результаты тестирования полученой линии.

Синим обозначена частотнаяя характеристика.

Зеленым – уровень шума в линии.

красным обозначено DMT. примечание:

DMT (Discrete Multi-Tone), информационный поток разбивается на несколько каналов, каждый из которых передается на своей несущей частоте с использованием QAM. Обычно DMT разбивает полосу от 4 кГц до 1,1 Мгц на 256 каналов, каждый шириной по 4 кГц. Данный метод по определению решает проблему разделения полосы между голосом и данными (голосовую часть он просто не использует), но более сложен в реализации, чем CAP. DMT утвержден в стандарте ANSI T1.413, а также рекомендован как основа спецификации Universal ADSL.

Рис.2. Результаты тестирования линии примечание:

Чем больше расстояние, тем больше сопротивление линии, хуже частоная характеристика и выше затухание сигнала. В основном это сказывается на Downstream (середина и конец графика) т.е. скорость соединения ADSL модема в сторону абонента.

Реальная линия:

Сопротивление шлейфа 420 Ом

Расстояние примерно 2,5км.

Рабочая емкость линии 0,12 мкФ.

Средний уровень шума в диапазоне 4кГц-2000кГц: RMS Noise -38dBm DSLAM и модем фирмы SIEMENS.

800кбит/с Upstream Реальная скорость соединения:

Соединение стабильное. На линии имеется небольшое повреждение:

замокание кабеля, один из проводников коротит на землю. Как следствие – НЧ шум в влинии при выключеном ADSL оборудовании. плюс при включении ADSL оборудования, из-за асимметрии параметров линии, появляется слышимый ВЧ шум. замена сплиттера бесполезна. С помощью рефлектомера можно “увидеть” повреждение. (предположительно на расстоянии 42,9м намокание.) чуть ближе выброс вверх – это скорее всего окислившаяся скрутка.

Рис.3. Линия с повреждением Рис.4. Шум в линии, в основном от радиостанции Маяк(549КГц) и т.п.

Рис.5. Шум в линии, (рис.4 подробнее)

Прямой провод:

(медная пара без телефонии, ее любят называть выделенной линией.:)

Cопротивление шлейфа 1067 Ом

Рабочая емкость линии 0,18 мкФ.

Средний уровень шума в диапазоне 4кГц-2000кГц: RMS Noise -55,71dBm DSLAM и модем фирмы SIEMENS. Реальная скорость соединения:

(иногда потеря синхронизации) Заводской кросс, лапша, скрутки… очень большое расстояние до АТС.

Стабильная работа ADSL оборудования на такой линии невозможна.

Рис.6. Внешние факторы влияющие на работу ADSL оборудования

Очень сильно мешают работе всевозможные лини АВУ, ВЧ уплонения, УВО сигнализации, прочее DSL, проходящие в том же самом кабеле, в соседних парах. Особенно если имеют место быть всевозможные дефекты кабеля, “распаренности/битости” , намокание кабеля, отводы. Все эти устройства создают сильный шум в диапазоне частот от 0 Гц до 100-200КГц.(в основном) При этом происходит снижение сигнала исходящего потока ADSL (Upstream) вплоть до его полного отсутсвия и, как следсвие, потерей ADSL модемом синхронизации. При совместной работе DSL и ВЧ уплотнений в одном кабеле на разных парах могут возникать перекрестные помехи, мешающие работе аналоговой телефонии. (шум в диапазоне от 1КГц и выше) В заводских и промышленных зонах очень сильно влияет всевозможное силовое оборудование. Непосредстенная близость железной дороги.

Рис.7. Помехи от линий АВУ, ВЧ уплонений Peterstar, УВО сигнализаций Как видно на графике практически весь основной шум приходящийся на диапазон Upstream.(начало графика) Шум от линий АВУ и ВЧ уплотнений постоянный, т.е. от времени суток не зависит. Сигнализацию обычно включают с 19:00 до 09:00 и в выходные дни круглосуточно. Соответственно в это время ADSL работает с перебоями или не работает совсем.

Рис.8. Работа силового электрооборудования Очень плохая частотная характеристика кабеля. Высокий уровень шума, забивающий практически весь сигнал. Станционная часть. DSLAM Повреждения соединительного многопарного кабеля от DSLAM до кроссплинтов:

Повреждения кабеля, плинтов, некачественная “заделка кабеля”. На старых кроссах: холодная пайка или непропаянная накрутка. Как следствие – дребезг контактов. Результат – бессистемная потеря модемом синхры.

“Разбитость пар” – можно отследить только тон-генератором + тестовая трубка с высокоомным входом. Неправильная разделка/монтаж кабеля. Некачественная/неправильная распайка соединительных разъемов. (Самые трудноотслеживаемые глюки. Решаются, как правило, на стадии монтажа) Нарушение технологии монтажа кроссировочного кабеля. Например:

когда через кроссовое ушко, в котором уже есть много других кроссировок, пропускают очередную пару проводов. И делают это с таким усилием, что протаскиваемая пара сдирает/сжигает изоляцию на соседних кроссировках. Как следствие: замыкание проводников различных пар между собой или на землю.

Неправильное подключение сплиттерной/модемной карты в DSLAM. Неправильное подключение порта сплиттера в линию/станцию. Подключение абонентской линии на другой порт DSLAM. Иногда просто забывают сделать кроссировки. �� Перегрев оборудования.

Глючность софта/прошивки, отказ работы DSLAM с некоторым типом абонентского оборудования при некоторых параметрах линии. Выводы

Сопротивление линии напрямую зависит от расстояния. Следовательно, зная сопротивление, можно достаточно точно вычислить расстояние между абонентом и АТС. Зная справочные данные ADSL модема, можно прикинуть на какой скорости соединится модем. К сожалению это все. чтобы узнать вторичные параметры линии требуется сложное дорогостоящие оборудование. Ещё есть возможность посмотреть среднее затухание сигнала на Upstream и Downstream потоке в некоторых ADSL модемах: ZyXEL 650, Cisco 800 series, в USB ADSL модемах и другие. Например:

при сечении кабеля 0,5мм.кв. (0,085 Ом/м) и сопротивлении шлейфа линии 1000 Ом длина линии L = (1000/0,085)/2 = 5882 м. Также нужно учитывать, что на некоторых участках сечение кабеля может быть 0,4мм.кв (0,133 Ом/м) Т.о. для модема ZyXEL 645R теоретическая скорость – 64кбит/с

Диаметр жилы магистрального кабеля от АТС: 0.7мм

[до ближайшего десятипарного ответвления от магистрального кабеля идущего в здание абонента] Т.е. большая часть кабеля от АТС до абонента имеет диаметр медной жилы 0.7мм

Сопротивление шлейфа: 570 Ом .

Емкость шлейфа: 0,3мкФ

Максимальная возможная скорость: 5М/640Кбит

Реальная рабочая скорость: 640Кбит/360Кбит (если выставить больше – срыв синхры)

Оборудование: Cisco 800 серия. работает две VoIP линии и доступ в инет. При сопротивлении шлейфа линии 800 – 1000 Ом вероятность сбоев/нестабильностей очень высока. (во всяком случае гарантировать 100% надежность нельзя) Тут уж как повезёт с магистральным кабелем. Есть случаи когда ZyXEL 645R работает с незначительными сбоями на линии с сопротивлением 1200 – 1400 Ом. Запросто можно угробить линк и при сопротивлении много меньше 800 Ом. Как правило это так любимая всеми “лапша под гвоздик” на стороне абонента. Предельная рабочая частота 180кГц и при желании через хлорку (две пары) можно замутить 10BaseT… но на каком расстоянии? Старые совковые телефонные розетки. Этакий шЫт с конденсатором 1мкФ х 160В внутри. Новые, кстати, тоже не блещут качеством. Из розеток “Зроблено у белорусии” вилка RJ11 сделаная в Китае просто вываливается. Вилок RJ11 сделаных в Белорусии не встречал, поэтому такие розетки сразу в помойку. В квартирах и офисах с повышеной влажностью (старый фонд), сопротивление окислившихся контактов может достигать нескольких сотен Ом. Иногда недалёкие “телефонисты” могут сделать телефонный ввод в офис/квартиру через забытый радиоввод. Распределительная коробка оставшаяся от радиоточки. (на каждый провод впаяно сопротивлеие 300 Ом) Ещё можно поискать на лестничной площадке в щитке диодные блокираторы (если когда-то давно линия была спарена) Получаем забавный эффект: ADSL модем работает только при снятой трубке на телефоне. Или забытый ВЧ фильтр от сигнализации вневедомственной охраны. Если линия проходит через кросс старого завода/предприятия, то вы получаете дополнительные бонусы в виде:

1. Четыре “термички” на линию. каждая имеет сопротивление 25-50 Ом + индуктивность.
2. Параллельные отводы линии в другие цеха, промежуточные кроссы, муфты или т.п.
3. Система “Гранит”, против прослушивания. Через неё работа Dial-UP оборудования затруднительна, а про ADSL можно вообще забыть.

Особо клинические случаи:

Повреждение изоляции магистрального кабеля ��

Размокшие муфты, “разбитости” и т.п.

Разбитость пары – это когда провода для линии берут из разных пар кабеля. Ну и самое простое:

Неправильное подключение сплиттера или микрофильтров.

Летом… Перегрев модема.

Или после очередной грозы – сгоревший модем. �� При сопротивлении шлейфа линии более 1000 Ом работа ADSL модема практически невозможна.

Влияние погоды на скорость 3G модема.

Кто-то замечал, что при плохой погоде, когда дождь ветер или снег, то скорость модемного интернет соединения значительно ухудшается? У меня, например, так всегда, как только ветер развеялся так сразу скорость 100-150кб, а вообще когда солнечно и тепло, то достигает и 1,5мб. Кто знаком с таким случаем отпишитесь!

Я знаком, в прошлом пользовался 3g модемом, замечал только при сильном ветре при дожде скорость не падала, но я исправил данную ситуацию при помощи обычной банки от пива, разрезав ее и соорудив некую антенну, помогло скорость даже возрастала, есть конечно пример и с кастрюлей, но это уже совсем другая история, при ветре скорость больше не падала.

Я проволоку приматывал к модему и выводил на улицу скорость увеличивалась, но самое главное обрывов шло меньше. Позднее примотал эту проволоку к антенне дециметровой и вывесил ее за окном, до 2,5 Мбит доходило, а в грозу и дождь конечно падает до 1,5.

На интернет может влиять все если он у вас 3G,и ветер и снег с дождем,и место где живете,все зависит от зоны покрытия,если она уверенная то погодные условия менее заметно повлияют,а если зона покрытия слабая,то на нее может влиять все,даже новая железная соседская крыша,которую он недавно поменял,все волны имеют минусы их можно чем то заглушить,лучше всего конечно это проводной интернет.

Видео по теме: Влияние погоды на скорость 3G модема.

Погода в Ярославле

/>+15 . +18 o C

Курс валют на сегодня

07.07.2021
Доллар - 73.2660
Евро - 87.0034

А как стать вампиром вы знаете?? Ждите новый гайд от меня!

Ну хорошо, что хоть эти самые дороги проверяют. Надеюсь построят что-то нормальное, а не как обычно. Если кто-то начнёт воровать и это заметят, я считаю, что таких людей сразу нужно садить, чтобы другим неповадно было. А у нас как делают? Дают штр.

Ну это конечно здорово вот такие познавательные праздники в детских садах проводить, но делать это надо постоянно, а не раз в год. Я не знаю кто придумал в детском саду делать выпускные утренники, но насколько мне известно родителям такие меропри.

Да, действительно красивый город Ярославль. По набережной так вообще гуляла бы весь день, клумбы очень красивые, необычные, просторно так - рай для души. А такой декор как скамья, сейчас очень популярны во всех городах. В планах поехать по Золотом.

Технология ADSL

Технология ADSL (Asymmetric Digital Subscriber Line) представляет собой линию ассиметричного типа для подключения абонентов с целью передачи видео, аудио и другой информации. Обеспечивает пользователям доступ с высокой скоростью к интерактивным видео ресурсам, сети Интернет, локальным вычислительным и другим сетям. В качестве эффективного канала передачи информационных ресурсов применяется обычный кабель для прокладки телефонных линий (витая пара). Он соединяет 2 модема абонентской линии. Необходимым правилом в этом случае является обязательная поддержка ADSL всеми узлами системы.

Особенности технологии

Представленный метод подключения способен использоваться для домашних абонентов и представителей бизнеса. ADSL организует работу 3 каналов передачи информационных ресурсов:

• прием;
• передача;
• POTS (канал телефонной связи).

При этом линия телефона будет функционировать даже при сбое соединения ADSL. Технология имеет ассиметричную модификацию. Это означает, что показатели скорости потока приема будут выше показателей скорости передачи. В итоге работа в сети Интернет или аналогичных сетях будет более эффективной и быстрой, нежели в ISDN – интегральной цифровой сети связи.

Во время передачи объемной сжатых информационных ресурсов по телефонной витой паре интернет технология ADSL применяет обработку сигнала исключительно цифровым методом, специально разработанные наборы алгоритмов, усовершенствованные группы фильтров аналогового типа, а также ряд преобразователей сигналов из аналогового в цифровой вид. Высокочастотный цифровой сигнал может значительно ослабеть до 90 дБ при использовании линий большой протяженности. Такие случаи дает возможность аналоговому оборудованию работать с большей нагрузкой, благодаря чему оно выдает меньший уровень шума и значительный динамический диапазон.

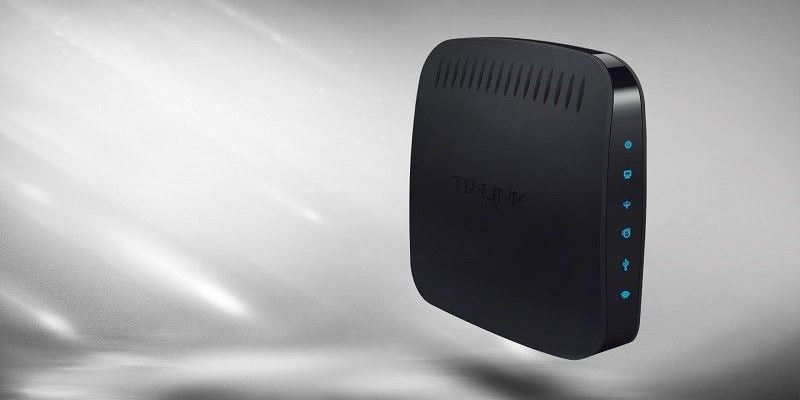

Преимущества ADSL

Неоспоримое преимущество описываемой технологии состоит именно в простоте, доступности и дешевизне реализации. Стоимость оборудование ADSL на мировом рынке значительно уступает многим другим устройствам, обеспечивающем те же функции, но с использованием иных методов кодирования и передачи данных.

Чтобы соединить 2 таких изделия достаточно просто подключить к ним телефонную витую пару с правильно подобранными коннекторами и правильным распределением проводов в них. Далее требуется осуществить минимальные настройки, доступные даже для тех людей, которые имеют посредственное отношение к технике. В итоге абонент получает подключение высокой скорости для работы, развлечений и отдыха. К основным преимуществам технологии также относят:

• высокоскоростное подключение до 8 Мбит в секунду (значительно выше, чем у модемов аналогового типа, SDSL, ISDN, HDSL и подобных технологий);
• стабильная скорость передачи информации (каждый абонент использует свою линию, не разделяя ее ресурсы с третьими лицами);
• связь высокой надежности;
• доступная стоимость прокладки кабелей, кабельных каналов и монтажа оборудования;
• соблюдается правило информационной безопасности (на 1 пользователя выделена 1 линия).

Этим обусловлена большая популярность представленного способа подключения к сети. Ее используют в домашних условиях и даже в малых офисах. Например, многие частные компании используют ADSL модемы и технологию для работы бухгалтерских программ удаленным способом. Монтаж устройств и прокладка кабеля происходят без повреждений ремонта в квартире и перестановок мебели. Все осуществляется по телефонной линии без затрат времени.

Недостатки технологии

ADSL также имеет недостатки, особенно, по сравнению с современными технологиями обеспечения высокоскоростного доступа к интернет пространству. Например, обязательный сброс соединения доставляет пользователям существенные неудобства в современных реалиях, особенно, когда Глобальная сеть используется для работы в облачных системах. К значительным недостаткам также относятся:

• низкая скорость по сравнению с оптоволоконным подключением;
• сильная зависимость от расстояния между офисом провайдера и точкой подключения абонента;
• отсутствие стандартизации оборудования (при смене провайдера во многих случаях придется менять модемы);
• трудности подключения в сельской местности;
• прием данных быстрее, чем их отправка;
• отсутствие совместимости технологии с системами, построенными на оптоволокне.

Технология ADSL, скорость которой значительно уступает современным потребностям потребителей, сейчас редко можно найти в провинциальных городах. Пользователи домашнего и корпоративного сектора массово отказываются от такой технологии. Исходя из соображений удобства использование, разрыв 1 раз в сутки оказывает пагубное воздействие на распространенность данного метода передачи информации.

История создания и развития технологии

Разработки эффективных способов подключения к информационным ресурсам велись достаточно давно, однако только с 2 половины 80-х годов начали появляться первые наработки ADSL в качестве способа создания телевидения интерактивного типа.

В 1987 году американская компания Bellcore представила миру свои наработки в области создания первых прототипов технологического семейства xDSL. Технология была сразу применена к глобальной телефонной линии США. Однако в скором времени компания потерпела крах, а о технологии забыли.

Новый виток развития состоялся в середине 90-х годов. Тогда xDSL приобрела ассиметричную модификацию и современное название – ADSL. Мировые разработчики занимались усовершенствованием технической части вопроса: разрабатывались принципиально новые микросхемы, печатные платы и алгоритмы и, разумеется, стремились сделать продукцию максимально доступной для бытовых потребителей.

Развитие технологии подключения ADSL шло с существенным замедлением, так как изначально технологию разрабатывали с целью передачи видео сигналов по требованию абонентов, но с появлением глобальной сети Интернет ADSL начали всерьез интересоваться не только технические специалисты, но и обычные потребители.

Это дало существенный повод для разработки модемов с поддержкой представленной технологии и внедрения такой продукции всевозможными провайдерами. На ранних этапах установка оборудования на каждой АТС была дороже, чем с применением коммутированного доступа. Однако, когда модемы установились на одной АТС, такой способ оказался значительно доступнее, особенно по сравнению с другими методами подключения к Интернету.

Начиная с 2000-х годов технология получила существенное развитие и распространенность. Благодаря своим преимуществам, ADSL практически полностью и навсегда вытеснила с мирового рынка Dial Up, который в свое время был дешевле и доступнее. Даже сейчас подобный тип подключения можно встретить во многих провинциальных городах в качестве домашнего и коммерческого обеспечения ресурсами интернета.

Технология доступа ADSL сейчас утрачивает свою популярность. Она вытесняется более эффективным методам: Ethernet, Fast Ethernet и Gigabit Ethernet и другими методами проводного доступа. Для их реализации необходим 8-ми жильный кабель витая пара 5 или 5е категории. В качестве линии, прокладываемой по улице (магистральная линия, наружная облицовка здания и так далее), применяется экранированная разновидность кабеля. Применение ADSL в современном мире имеет смысл лишь при отсутствии возможности подключения по другой более современной технологии.

ADSL — что это такое? ADSL - что это такое? Принцип работы, максимальная скорость, преимущества и недостатки технологии ADSL.

В наши дни доступ в интернет нужен практически всем. Будь то работа, развлечения, общение – глобальная сеть повсеместно вошла в нашу жизнь. Для обеспечения доступа в интернет дома или в офисе необходим модем, который позволит подключить к сети все необходимые устройства. В крупных городах провайдеры предлагают оптико-волоконные и волоконно-коаксиальные системы, которые позволяют получить быстрое и стабильное соединение. Однако для проведения таких кабелей необходимо, чтобы количество пользователей позволяло заполнить всю полосу пропускания кабеля – иначе это просто не выгодно. Поэтому возможность подобного соединения предоставляется бизнесом далеко не везде. Особенно это касается небольших городов, посёлков и деревень. А что делать, если такие услуги не предоставляются, а интернет всё равно нужен?

Существуют разные варианты, и один из лучших – использование витой пары абонентских телефонных проводов. Многие с ужасом вспомнят неработающий телефон во время использования интернета. Однако технологии уже давно ушли далеко вперёд. Сегодня наиболее распространены и эффективны технологии xDSL. DSL переводится как цифровая абонентская линия (digital subscriber line). Эта технология позволяет добиться довольно высокой скорости передачи данных по медным парам телефонных проводов, при этом не занимая телефон. Дело в том, что для передачи голоса используется диапазон частот от 0 до 4 кГц, в то время как по медному телефонному кабелю можно передать сигналы с частотой до 2,2 МГц, и именно участок от 20 кГц до 2,2 МГц использует технология xDSL. На скорость и стабильность такого соединения влияет длина кабеля, то есть чем дальше от вашего модема находится телефонный узел (или другой модем в случае создания сети), тем ниже будет скорость передачи данных. Стабильность сети обусловлена тем, что поток данных идёт от пользователя напрямую к узлу, на его скорость не влияют другие пользователи. Важный фактор: для предоставления xDSL соединения не нужно проводить замену кабелей, что делает теоретически возможным подключение интернета везде, где есть телефон (зависит от наличия такой услуги у провайдера).

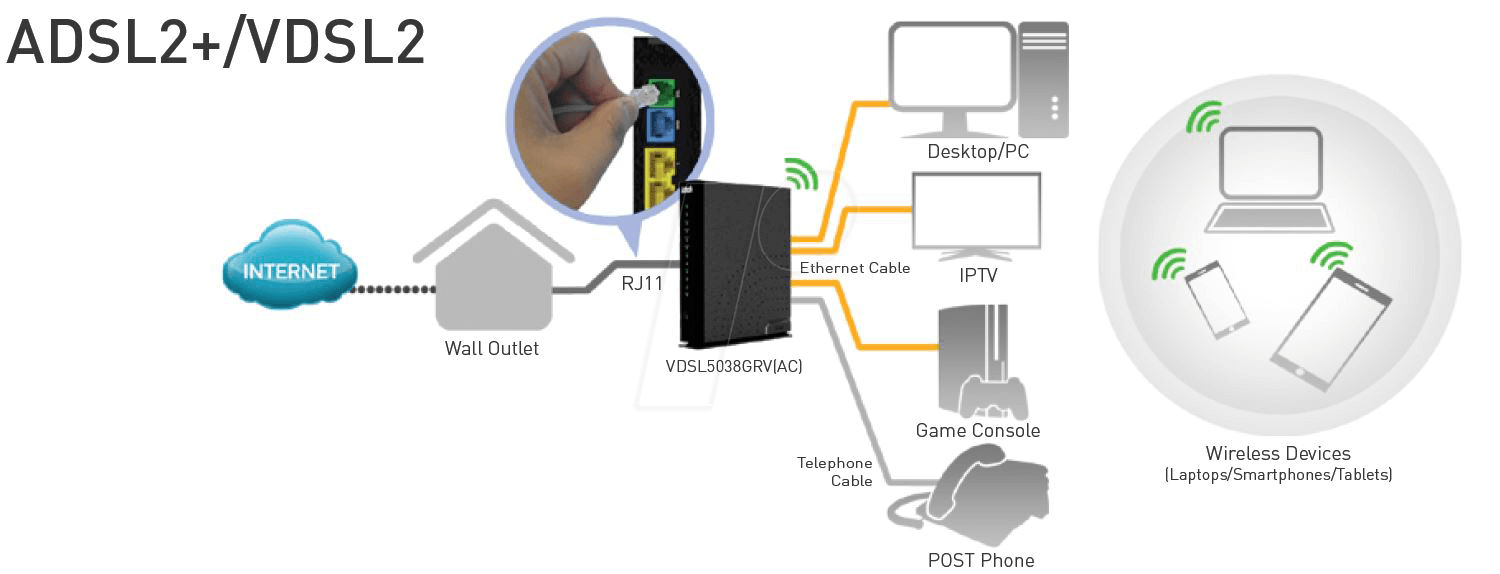

Модем xDSL станет связующим звеном между телефонным кабелем и вашими устройствами (или маршрутизатором), однако при выборе конкретной модели нужно учитывать целый ряд характеристик, которые подойдут именно вам.

Чем различаются модемы xDSL

Технологии xDSL

Технология ADSL переводится как асимметричная цифровая абонентская линия. Это значит, что скорость передачи входящих и исходящих данных различается. В данном случае скорость приёма данных равна 8 Мбит/с, а передачи – 1,5 Мбит/с. При этом максимальное расстояние от телефонного узла (или другого модема в случае создания сети) равно 6 км. Но максимальная скорость возможная лишь на минимальном расстоянии от узла: чем дальше, тем она ниже.

Технология ADSL2 гораздо лучше использует пропускную способность провода. Главное его отличие – возможность распределять информацию по нескольким каналам. То есть он использует, к примеру, пустующий исходящий канал, когда входящий перегружен, и наоборот. Благодаря этому его скорость приёма данных равна 12 Мбит/с. Скорость передачи осталась такой же, как в ADSL. При этом максимальное расстояние от телефонного узла (или другого модема) – уже 7 км.

Технология ADSL2+ удваивает скорость входящего потока данных благодаря увеличению используемого диапазона частот до 2,2 МГц. Таким образом, скорость приёма данных уже равна 24 Мбит/с, а передачи – 2 Мбит/с. Но такая скорость возможна лишь на расстоянии менее 3 км от узла – дальше она становится аналогичной технологии ADSL2. Преимущество оборудования, работающего с технологией ADSL2+, заключается в том, что оно совместимо с предыдущими стандартами ADSL.

Технология SHDSL - стандарт высокоскоростной симметричной передачи данных. Это значит, что скорости приёма и отдачи одинаковы – 2,3 Мбит/с. При этом эта технология может работать с двумя медными парами – тогда скорость удваивается. Максимальное расстояние от телефонного узла (или другого модема) равно 7,5 км.

Технология VDSL обладает максимальной скоростью передачи данных, но существенно ограничена расстоянием от узла. Она работает как в ассиметричном, так и в симметричном режимах. В первом варианте скорость приёма данных доходит до 52 Мбит/с, а передачи – 2,3 Мбит/с. В симметричном режиме поддерживаются скорости до 26 Мбит/с. Однако высокие скорости доступны на расстоянии не более 1,3 км от узла.

При выборе xDSL модема необходимо ориентироваться на расстояние до телефонного узла (или другого модема). Если оно небольшое, можно смело ориентироваться на VDSL, если же узел далеко – стоит выбрать ADSL2+. При наличии двух медных пар проводов можно обратить внимание и на SHDSL.

Стандарты Annex

Стандарт Annex A - использует для передачи данных частоты с 25кГц до 138кГц, и для получения данных - с 200кГц до 1,1МГц. Это обычный стандарт для технологии ADSL.

Стандарт Annex L позволяет увеличить максимальное расстояние связи до 7 км благодаря увеличению мощности на низких частотах. Но этот стандарт используют не все провайдеры из-за создания помех.

Стандарт Annex M позволяет увеличить скорость исходящего потока до 3,5 Мбит/с. Но на практике скорость соединения колеблется от 1,3 до 2,5 Мбит/с. Для бесперебойного соединения этот стандарт требует телефонную линию без повреждений.

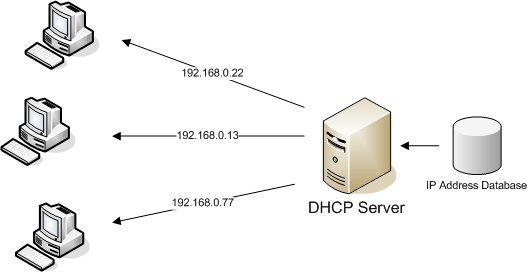

DHCP-сервер

Аббревиатура DHCP переводится как протокол динамической настройки узла. DHCP-сервер - это программа, позволяющая провести автоматическую настройку локальных компьютеров для работы в сети. Она выдаёт клиентам IP-адреса (уникальные идентификаторы устройства, подключённого к локальной сети или интернету), а также дополнительные параметры, необходимые для работы в сети. Это позволит вам не прописывать IP вручную, что облегчит работу в сети. Однако нужно учесть, что для таких устройств, как сетевые принтеры, и для постоянного удалённого доступа к компьютеру с помощью специальных программ будет желателен статистический, а не динамический IP, так как постоянная смена IP вызовет сложности.

Порты USB

Настройка и управление

Настройка и управление модемами чаще всего осуществляется посредством трёх технологий: Web-интерфейс, Telnet и SNMP.

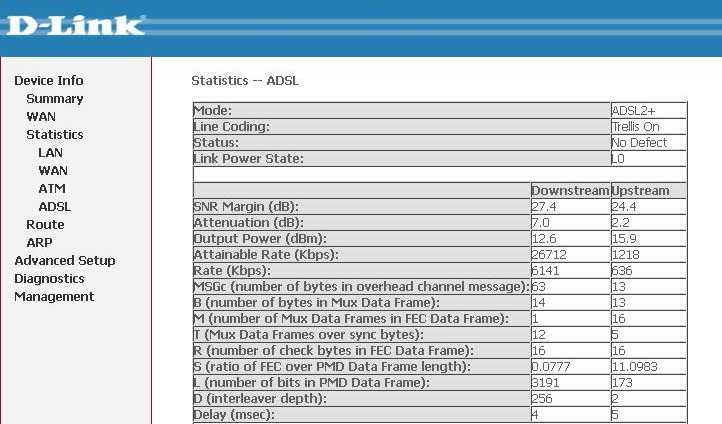

Web-интерфейс – это функция, позволяющая осуществлять настройку и управление через браузер компьютера. Этого варианта будет достаточно для домашнего использования модема.

Telnet – это сетевой протокол для удалённого доступа к компьютеру с помощью командного интерпретатора. С его помощью настраивать модем можно с не подключенных к нему устройств. Это удобно для небольших цепей из модемов дома и в офисе.

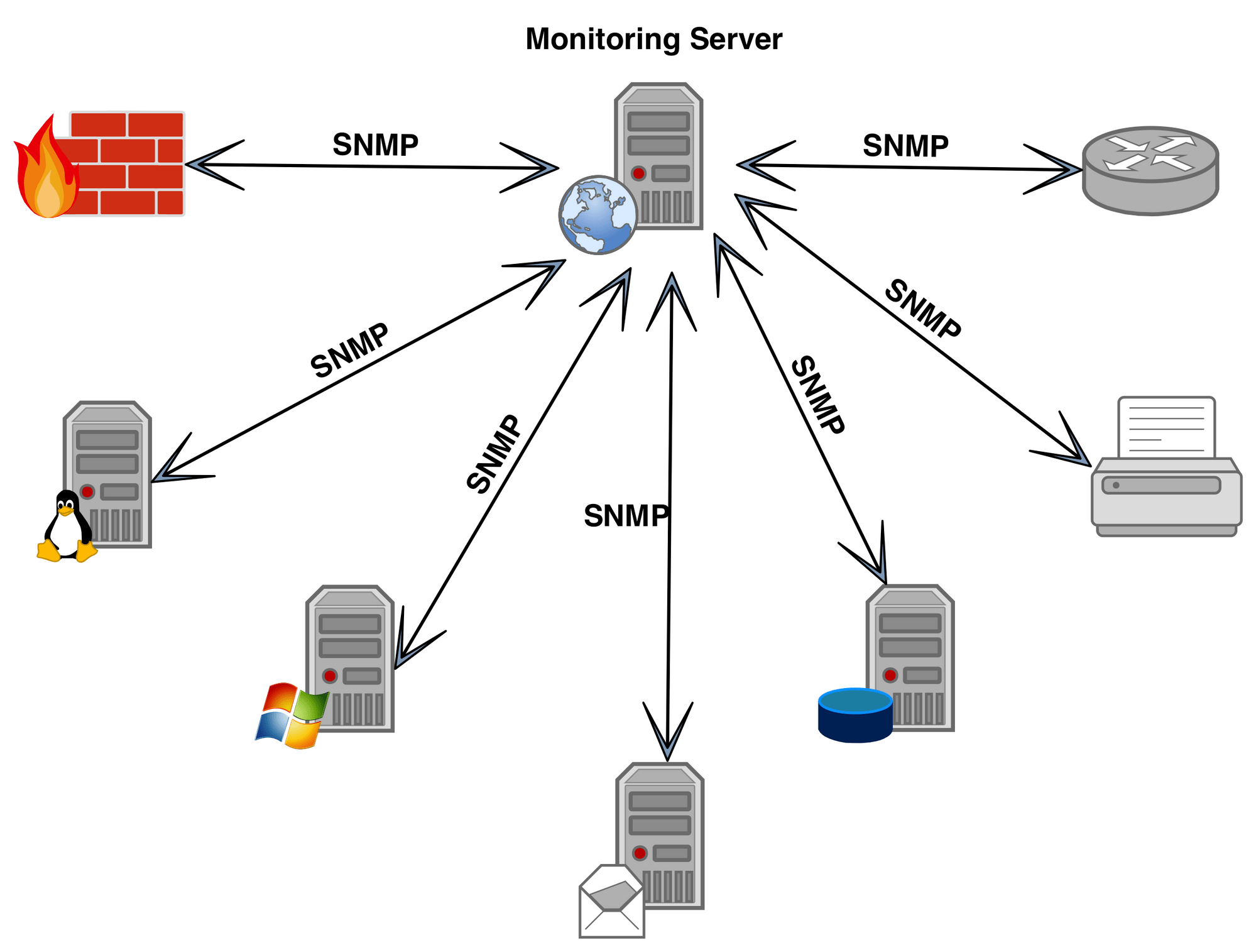

SNMP - стандартный интернет-протокол для управления устройствами в IP-сетях, функционирующих на базе архитектуры TCP/IP (средство для обмена информацией между устройствами, объединенными в сеть). С помощью протокола SNMP программное обеспечение для управления сетевыми устройствами может получать доступ к информации, которая хранится на управляемых устройствах. Благодаря этому он наиболее часто применяется при построении офисных сетей.

Критерии выбора

Напомним, что при выборе xDSL-модема важно знать характеристики телефонной сети: длину кабеля до телефонного узла, количество медных пар кабеля и его качество, предложения и возможности провайдера. Важно отсутствие помех на линии, которые обусловлены пересечением пар кабеля или его низким качеством.

ADSL с английского языка расшифровывается как Ассиметричная цифровая абонентская линия (Asymmetric Digital Subscriber Line). Существует несколько типов DSL-соединений: ADSL, HDSL и VDSL. В основе всех трех вариантов лежит телефонная линия .

Что такое ADSL

Технология DSL была разработана во времена, когда телефонная линия стала популярной и появилась у каждого гражданина страны. В конце 80-х – начале 90-х годов появилась первая версия протокола ADSL. Она поддерживала скорость входящего трафика до 1 Мбит/с, а исходящего – до 8 Мбит/с.

АДСЛ зародилась благодаря компании Bellcore, которая в середине восьмидесятых годов искала методы для создания интерактивного ТВ. Далее технологию взяли на вооружении поставщики услуги доступа к «мировой паутине». Таким образом, появились первые устройства, передающие и принимающие сигналы – АДСЛ-модемы.

Сегодня асимметричная линия используется в отдаленных поселениях , где невозможно использовать другую проводную технологию или беспроводную связь посредством 3/4G USB-модемов

Технология ADSL — принцип работы

Первое слово в названии – асимметричная – подразумевает, что используется неравномерное распределения телефонной линии между приемом и отправкой данных.

В данном случае входящий трафик имеет более широкую полосу пропускания по сравнению с исходящим. Ранее мы упоминали ориентировочные цифры – разница в скорости может достигать восьмикратного значения.

Использование телефонной линии, как средства передачи данных подразумевает, что ADSL использует другую частоту в кабелях. Данный факт позволяет использовать телефон и Интернет одновременно, не создавая помех друг для друга.

Иногда возникают ситуации, при которых использование телефонной жилы для двух направлений наводит определённые помехи , но такие случаи редки и связаны с неправильной экранировкой кабеля.

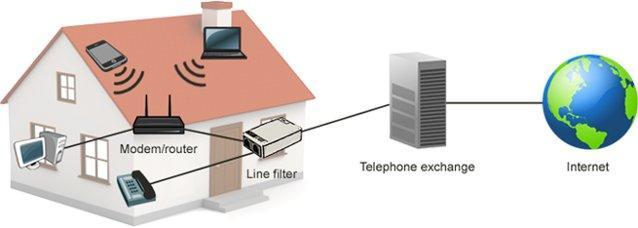

Сигнал поступает от провайдера и приходит до конечного пользователя на специальное оборудование – модем. Он транслирует поступивший поток данных в цифровое значение.

Используемое оборудование

Как и в любой технологии, ADSL тоже использует специальное оборудование и комплектующие. Рассмотрим более детально на примере схемы ниже.

Сигнал, идущий из телефонной розетки, изначально поступает на специальное устройство – сплиттер . Он разделяет его на телефонный и высокочастотный . Первый напрямую идет к устройству связи, а второй на транслятор. В свою очередь сетевое устройства перерабатывает поступивший аналоговый поток в цифровой. После этой операции данные могут быть обработаны операционной системой конченого устройства пользователя: например, рабочая станция или планшет.

ADSL модем

Сетевое устройство является точкой входа аналогового потока данных. Он может преобразовывать сигнал в оба направления одновременно, что позволяет использовать полосу пропускания более эффективно.

Чистые АДСЛ модемы уже почти не производятся, так как существует более современное сетевое оборудование – маршрутизаторы. О них будет рассказано ниже.

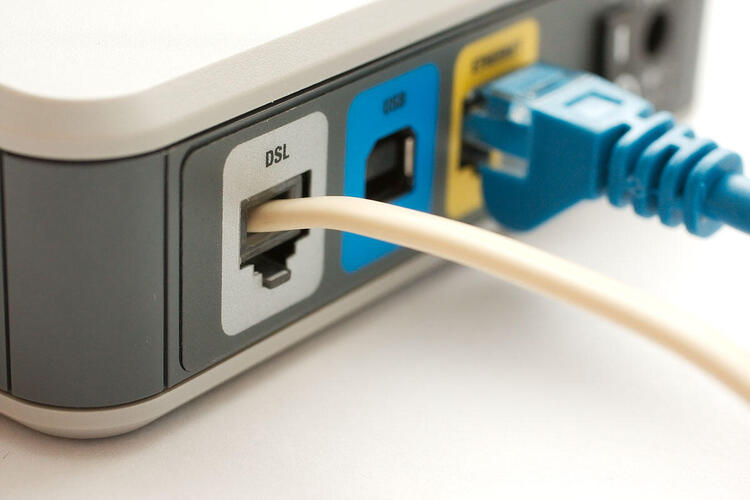

ADSL кабель

Кабель представляет собой провод с разъемом RJ-12. Он используется для подключения телефонной линии к модему.

Содержит в себе четыре жилы , по которым передается аналоговой сигнал на вход и выход.

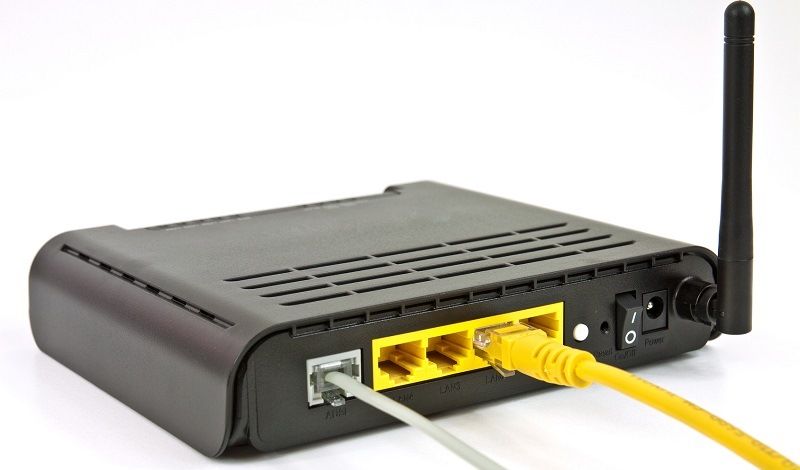

Маршрутизаторы

Улучшенная версия модема. Представляет собой оборудование, способное не только принимать и передавать сигнал для конечного пользователя, но также маршрутизировать трафик внутри локальной сети.

Используя АДСЛ-роутер, пользователь может подключить несколько устройств для получения доступа к «мировой паутине».

На сегодняшний день большинство ADSL-маршрутизаторов обладает встроенным модулем WiFi, что позволяет подключать к Интернету мобильные устройства.

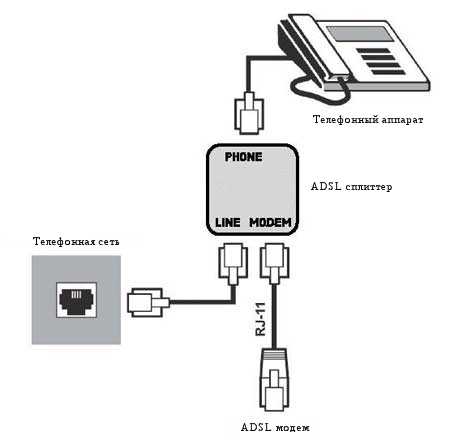

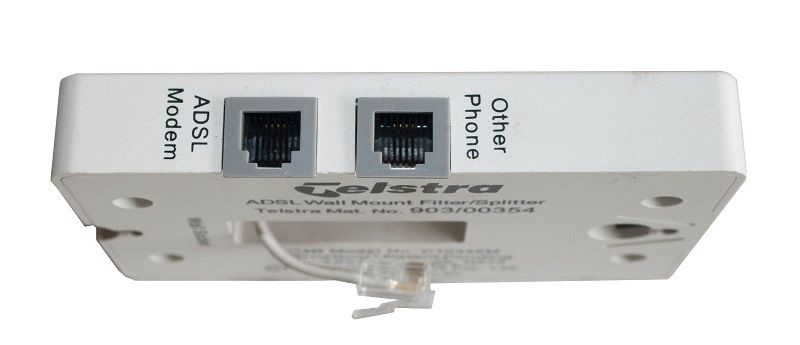

Сплиттеры и микрофильтры

Для разделения сигнала, поступающего по телефонной линии для модема и телефона, используется специальный фильтр – сплиттер.

Принцип работы следующий. Один входящий сигнала – несколько выходящих. Простейший пример сплиттера изображен на скриншоте выше. Он может разделять максимум на 16 сигналов.

Микрофильтры нужны для создания двух параллельных сигналов. Это позволяет использовать ADSL интернет и телефон одновременно, без создания помех в линии.

Другое оборудование

Существуют и другие устройства, использующиеся для создания подключения к «мировой паутине» на основе технологии ADSL.

Например, у пользователя есть только АДСЛ-модем, но он хочет использовать дома беспроводную связь. Ему придется приобрести дополнительно маршрутизатор с Wi — Fi модулем . Он подключается через порт Ethernet к модему.

Второй распространенный вариант. Есть офисное помещение, в котором доступ к глобальной сети организован посредством технологии ADSL. Чтобы предоставить Интернет в каждой помещение необходимо приобрести коммутаторы и маршрутизатор . Первые ставятся в каждом офисе отдельно, а роутер проведет правильную маршрутизацию данных внутри локальной сети.

Основные этапы подключения

Первым дело подключаем телефонный кабель, идущий в помещение, через сплиттер. Далее из разъема P hone выводим провод к телефону, а из ADSL – к сетевому оборудованию.

Следующим шагом подключаем АДСЛ устройство к сети электропитания и соединяем его с рабочей станцией посредством кабеля Ethernet.

На последнем этапе, пользователь проводит настройку сетевого оборудования в соответствии с инструкцией, представленной провайдером.

Максимальная скорость ADSL

Скорость передачи данных при использовании АДСЛ зависит от стандарта, применяемого провайдером. Последний вариант – ADSL2++. Данные можно свести в одну таблицу.

Информация, представленная выше, является теоретической, т.е. указанные значения достигаются при идеальных условиях . По факту, 13-15% скорости теряется при прохождении сигнала от провайдера до конечной точки. Этот факт обусловлен техническими характеристиками используемого оборудования.

Также не следует забывать и о других абонентах. Сигнал поступает от единой точки выхода поставщика услуг. На нее подключено множество других клиентов, соответственно общее значение скорости начинает разделяться на равные части.

Преимущества и недостатки технологии

Преимущества использования технологии АДСЛ:

1. Абоненты получают высокочастотный сервис доступа к «мировой паутине» без прокладки дополнительных кабелей в помещении.
2. Организовать глобальную сеть можно практически в любом месте, где присутствует проведенная телефонная линия.
3. Первоначальные финансовые затраты на подключение ниже некоторых других методов.
4. Высокая скорость загрузки файлов для конечного клиента.
5. Используя современное сетевое оборудование, клиент может организовать беспроводную сеть .

1. Существует более современные решения подключения к Интернету, предоставляющие высокую скорость загрузки.
2. Технология отдает большую часть канала на входящий трафик , а исходящий в разы ниже. Соответственно отправка файлов большего объема другому абоненту займет продолжительное время.
3. Качество и стабильность сигнала зависит от телефонной линии , которая не рассчитана на высокочастотные сигналы.

ADSL (англ. Asymmetric Digital Subscriber Line - асимметричная цифровая абонентская линия) - модемная технология, в которой доступная полоса пропускания канала распределена между исходящим и входящим трафиком асимметрично. Выделяют две группы факторов, которые влияют на параметры качества ADSL:

Влияние оконечных устройств и DSLAM на АТС

Технология ADSL предусматривает технологическую независимость параметров ADSL модема и оборудования провайдера (DSLAM). Устройства являются разными, поэтому любые варианты нестыковки сказываются на качестве доступа ADSL. Фактор нестыковки может проявиться в том, что модем и DSLAM могут установить не самый эффективный режим работы. Нарушения в процессе согласования схем кодирования и сбои в алгоритме диагностики SNR могут привести к ухудшения качества подключения ADSL.

Влияние параметров абонентской линии

Самым значимым для эксплуатации фактором, влияющим на параметры качества ADSL, являются параметры абонентской кабельной пары. Так как абонентский кабель и его параметры в большинстве случаев не модернизируются, а уже имеется у провайдера в том виде и состоянии, в котором он дожил до наших дней, то здесь содержится самый слабый элемент технологической цепи ADSL. Ни для кого не секрет что износ абонентских линий крайне высок, особенно в сельской местности.
Рассмотрим какие из параметров являются самыми критичными для качества ADSL.

Базовые параметры абонентских кабелей — это параметры, которые используются для паспортизации кабельной системы оператора:

Распространенные проблемы с кабелем

Неоднородность в кабеле негативно сказывается на передаче данных. Отпайка очень распространенное явление в российской проводке. Передаваемый сигнал через отпайку разветвляется, а затем отражается от несогласованного конца отпайки. В результате на стороне приемника оказывается 2 сигнала: прямой и отраженный. Отраженный в данном случае может рассматриваться как шум, поэтому его влияние на качество передачи весьма ощутимо.
Взаимное влияние абонентских кабелей друг на друга характеризуется переходными помехами. Влияние на качество передачи очень сложно и носит фактор случайности. Например, взаимное влияние одной пары на другую может существовать потенциально, но никак не проявляться. Но при подключение еще одного пользователя ADSL может отразиться на качестве обоих подключений.

Основные проблемы, возникающие при использовании ADSL модема

Разрывы соединения

Это самая распространенная и очень часто встречающаяся проблема. Характер разрывов может быть различным: логические разрывы, при которых ADSL модем разрывает подключение к серверу, при этом физическое соединение с АТС не пропадает. И физические разрывы — при которых обрывается физическая связь с АТС.
При логических разрывах необходимо проводить проверку модема, обновление программного обеспечения (прошивки) модема до последней версии, в некоторые случаях для выявления источника проблемы поможет проверка подключения с другим модемом. Если все эти рекомендации не помогли решить проблему, возможна она заключается на стороне провайдера.
При физических обрывах связи в первую очередь необходимо проверять схему подключения, качество соединения и состояние телефонных кабелей.
Самостоятельно мы можем проверить параметры соединения модема на линии через web-интерфейс модема. Для этого необходимо зайти по адресу http://192.168.1.1 (в некоторых марках модема 192.168.0.1, 192.168.10.1) указав логин admin, пароль admin (логин/пароль может быть другим если при настройке модема его меняли).
Обычно информация о параметрах соединения находится в разделах системной информации. Информативность параметров зависит от марки и модели модема и версии программного обеспечения (прошивки), например в модемах D-link серии 25хх это выглядит так:

Основные параметры на которые следует обратить внимание:

Параметры для диагностики

Отношение сигнал/шум (SNR) — используется в качестве критерия оценки состояния линии и определяет минимальный предел, при котором уровень сигнала выше уровня шума:
6dB и ниже — плохая линия, присутствуют проблемы синхронизации;
7dB-10dB — возможны сбои;
11dB-20dB — хорошая линия, без проблем с синхронизацией;
20dB-28dB — очень хорошая линия;
29dB и выше — отличная линия.

Затухание сигнала (Line Attenuation) — показывает затухание сигнала в линии в момент синхронизации модема с DSL-коммутатором. Этот параметр зависит от длины кабеля между модемом и DSL-коммутатором:
до 20 dB - отличная линия
от 20 dB до 40 dB - рабочая линия
от 40 dB до 50 dB - возможны сбои
от 50 dB до 60 dB - периодически пропадает синхронизация
от 60 dB и выше - работа оборудования невозможна

Методика диагностики проблемы с разрывами соединения

Проверяем схему подключения ADSL модема к телефонной линии. Определенный процент проблем возникает именно из-за неправильной собранной схемы подключения модема к телефонной линии.

Правильная схема подключения

Проверяем телефонные провода на предмет некачественного соединения (скрутки, «лапша», плохая опрессовка коннекторов).
Для исключения вероятности влияния соединительных кабелей, сплиттера на качество соединения, необходимо проверить качество соединения напрямую, т.е. подключить ADSL модем напрямую в телефонную розетку.
Пробуем проверить соединение при помощи другого ADSL модема. Особенно это стоит сделать, если ADSL модем эксплуатируется более 3-4 лет.
Если вышеприведенные действия не исправили положения, то необходимо обратиться к вашему провайдеру для проведения детальной проверки телефонной линии.

Низкая скорость

Технология ADSL является устаревшей и не самой скоростной по сравнению с FTTB (оптика в дом), но существуют районы, территории где из-за отсутствия альтернативных схем подключения, данный вид связи является единственно возможным. В частный сектор на смену ADSL подключения начинает внедряться новая технология GPON. Подробнее о ней можно прочить .

Проблема низкой скорости может проявляться в различных ситуациях. Условно проблемы можно разделить на несколько видов:
физические — неверная схема подключения, проблема с телефонной линией, удаленность серверов, расстояние от АТС до модема и прочее,
программные — проблемы с программным обеспечением на компьютере, неверно настроенные межсетевые экраны, антивирусы, peer-to-peer клиенты.
аппаратные — слабый передатчик wi-fi, проблемы с сетевой картой, проблема с роутером и т.д.
В каждом отдельном случае решение проблемы будет разным, соответственно и методы поиска неисправности тоже будут отличаться.

При использовании ADSL модема пользователю без специальных технических знаний под силу самому посмотреть на какой скорости соединяется его ADSL модем. Как было озвучено ранее, для этого достаточно зайти по адресу http://192.168.1.1. Например на модеме D-link серии 25хх мы можем увидеть следующее:

Обращаем внимание на значения параметра Attainable rate (максимально возможная скорость на линии) . В нашем примере это — 26712 Kbps (26 мбит/с), и Downstream rate (текущая скорость соединения) — это 6141 Kbps (6 мбит/с)
Данные цифры говорят нам о том, что модем соединен на скорости до 6 мбит/с из 25 мбит/с возможных. Скорость равная 6 мбит/с — это величина скорости установленная на порту DSLAM и может быть изменена сотрудником технической поддержки.

Если вы изменили тариф с 6 мбит/с на большую скорость, например 15 мбит/с, то по факту скорость останется прежней 6 мбит/с до тех пор, пока на станционном оборудовании (DSLAM), к которому вы подключены, не изменят настройки порта.

Важное значение при использовании технологии ADSL играет расстояние до АТС, к которой вы подключены. Чем дальше вы находитесь от АТС, тем меньшую скорость соединения вы сможете получить.
Например, при расстоянии до АТС 4-4,5 км, учитывая состояние проводки, получить стабильный интернет на скорости больше 2-3 мбит/с вряд ли получится.

Обычно для проверки скорости пользователи используют speedtest.net , 2ip.ru или первый попавшийся ресурс в результатах поисковых систем. И если показатели скорости не соответствуют заявленной по тарифу начинают обращаться с жалобами по низкой скорости.
В данной ситуации многие пользователи не учитывают множество факторов: от местоположения выбранного сервера, используемого для теста до сетевой активности на компьютере, с которого производится тест.

Результаты тестирования будут объективным если:

1. отключить все приложения которые могут использовать интернет канал
2. убедится в том, что во время тестирования не происходит обновления операционной системы, антивирусов, других программ в которых выбран режим автообновления
3. выгрузить peer-to-peer клиенты (transmission, utorrent, skype и прочее)
4. временно отключить антивирус (особенно если это avast, kaspersky)
5. проверить правильность указанных DNS-серверов
6. попробовать проверить подключение без использования прокси-сервера

Если показатели скорости на тесте соответствуют выбранному тарифному плану, но страницы загружаются крайне медленно, можно попробовать перезагрузить оборудование: модем, роутер, свитч, компьютер.

Низкая исходящая скорость

Так как технология ADSL является ассиметричной, то еще одно значение скорости — исходящая скорость (Upstream rate) будет намного меньше чем входящая скорость (Downstream rate). Асимметричность ADSL подразумевает передачу больших объемов информации к пользователю и небольших объемов от пользователя. Обычно в договоре с провайдером прописано, что исходящая скорость не может превышать 800 Kbps. В реальных условиях — 600-700 Kbps.
В зависимости от настроек порта на DSLAM и ADSL модема, состояния телефонной линии и удаленности от АТС, исходящая скорость может достигать до 1,5-2 Мбит/с.

Поэтому если мы видим Upstream rate 636 Kbps (0,6 Мбит/с), а Attainable rate для upstream 1218 Kbps (1,2 Мбит/с), то есть вероятность увеличения исходящей скорости в большую сторону.

Не загружаются страницы при использовании ADSL модема

При возникновении проблем с открытием страниц, индикация на ADSL модеме поможет максимально быстро диагностировать и определить проблему. Например:

Некоторые производители ADSL модемов заменяют надписи под индикаторами на графические обозначения. Для того, чтобы узнать что означает индикация необходимо обратиться к руководству пользователя на устройство.

Если у вас уже есть интернет, но текущая скорость подключения к интернету является, на самом деле, вялотекущей и вас не устраивает – есть несколько путей, как эту скорость увеличить.

К способам поднять скорость интернета можно отнести:

• оптимизация работы компьютера;
• смена действующего тарифа;
• подключение дополнительных услуг;
• подсоединение к сети интернет через оптоволоконный кабель.

До того, как обратиться за помощью в Ростелеком, рекомендуем проверить настройки своего персонального компьютера. Для этого нужно узнать, какие программы потребляют трафик при соединении с интернетом. Можно воспользоваться «Панелью управления» или «Центром управления компьютером» в зависимости, какая операционная система у вашего компьютера. Смысл в том чтобы узнать, какие программы у вас установлены и какие из них, пользуются интернетом для своих целей. Это может быть автоматическое обновление системы, обновления различных программ, он-лайн сервисы, потоковая музыка, приложения (виджеты) на рабочем столе и т.д.

Отключите автоматический запуск таких программ, если они вам не нужны или запускайте их ручном, а не автоматическом режиме в случае необходимости. К примеру, если вы пользуетесь программами для скачивания/обмена файлами (uTorrent, MediaGet, Download Master и т.д), они занимают, зачастую, весь выделенный канал связи, делают скорость сети Интернет очень низкой и не дают вам комфортно пользоваться серфингом.

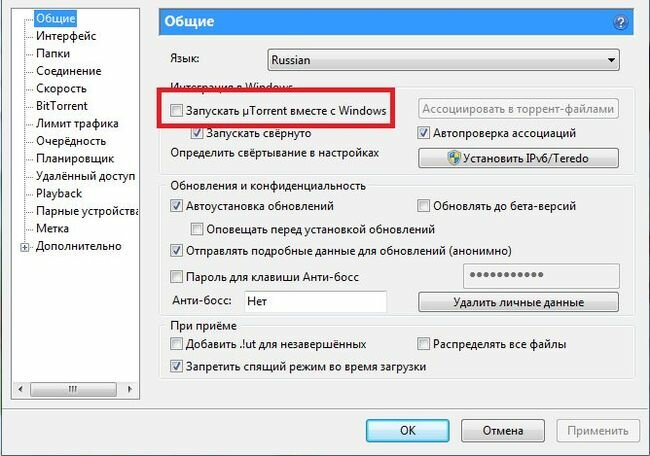

В том же самом uTorrent можно (и скорее всего, нужно) отключить автоматический запуск программы вместе с Windows. Это делается через меню общих настроек программы. Таким образом, при желании или необходимости скачть какой-либо файл, вы сможете самостоятельно запускать программу. Во всё остальное время она будет неактивна, и не будет мешать вам при работе в интернете.

Так же можно поставить ограничение скорости загрузки/отдачи фалов до таких параметров, при которых программа будет продолжать закачку, но не станет существенно тормозить интернет. Это делается через параметры программы «Настройки», «Скорость».

Смена действующего тарифа

Если во время подключения к интернету Ростелеком выбранный тариф вас устраивал, однако теперь возникла необходимость в более высокой скорости, это можно сделать по вашему желанию.

Все что нужно, чтобы увеличить максимальную скорость канала – это совершение одного из перечисленных действий:

Самая высокая скорость на сегодняшний день – это 100 Мбит/с.

Подключение дополнительных услуг

В компании Ростелеком существуют дополнительные опции, с помощью которых можно увеличить скорость подключения к интернету:

• «Торрент» – для установленных торрент-трекеров снимает все скоростные ограничения;
• «Социальные сети» – убирает ограничения по скорости при нахождении в социальных сетях;
• «Серфинг» – получение максимальной скорости при просмотре видео и страниц в интернете;
• +100 Мбит/с – дополнительные 100 Мегабит к текущему тарифу;
• Турбо-ускорение – временное ускорение до максимальной скорости на 3, 12 или 24 часа;
• Ночное ускорение – с 12-ти ночи до 7-ми утра увеличивает скорость канала в два раза. Такая опция будет удобна абонентам, которые предпочитают работать или отдыхать в Интернете по ночам.

Оптическая линия

Если на данный момент соединения с интернетом происходит по технологии ADSL, то есть по телефонному кабелю, существующий интернет-канал не может физически обеспечить скорость больше 24 Мбит/с. Если такой скорости не хватает – оставляйте заявку на подключение по оптоволоконной линии, которая передаёт данные гораздо быстрее, до 100 Мбит/с.

В этом случае, как и при варианте со сменой тарифа, можно воспользоваться персональным кабинетом на сайте RT.ru, связаться со службой технической поддержки или посетить офис Ростелком. В зависимости от технических и финансовых возможностей существует выбор между проведением оптоволокна непосредственно в ваше помещение или подсоединение к широкополосной пассивной сети.

Надеемся, что с помощью наших подсказок вы сможете выбрать наиболее удобное для себя решение и увеличите скорость своего интернета.

Одним из самых массовых и доступных способов подключения к Всемирной паутине сегодня является ADSL-соединение. Аббревиатура ADSL расшифровывается, как «Asymmetric Digital Subscriber Line» - несимметричная цифровая абонентская линия. Несмотря на простоту и практически стопроцентную доступность, мобильное подключение значительно проигрывает по своим возможностям ADSL-подключению: скорость передачи данных ниже, набор услуг меньше, а стоимость подключения значительно выше. Подключение же по технологии ETTH («Ethernet в каждый дом»), GPON и FTTH (с помощью оптико-волоконного кабеля) сегодня доступны пока ещё лишь для жителей многоквартирного сектора в крупных населённых пунктах, так как экономически оправданы при массовых подключениях. Поэтому, сегодня АДСЛ-соединение актуально для большинства пользователей, особенно в небольших населённых пунктах.

Проблемы ADSL-соединения

Несмотря на свою массовую доступность и достаточно приличные технические характеристики:

1. Практическая скорость доступа: до 24 Мбит/сек;
2. Протяжённость абонентской линии для удовлетворительной работы: до 7.5 км;
3. Возможность получения услуги triple play - одновременной передачи голоса, видео и данных.

Эта технология использует в своей работе телефонную абонентскую линию со всеми вытекающими отсюда проблемами.

Рассмотрим типовую схему подключения абонента по технологии ADSL:

Практика эксплуатации данной технологии показывает, что наиболее частыми проблемами, приводящими к тому, что у пользователя устанавливается медленная скорость при адсл-соединении , или вообще, отсутствует выход в интернет, являются:

1. Неисправность телефонной линии;
2. Неисправность порта оборудования доступа (DSLAM) на стороне провайдера;
3. Неверное подключение на стороне пользователя.

Неисправность телефонной линии

Это наиболее частый вид повреждений, возникающий в цепочке «Абонент-Провайдер». К сожалению, телефонная линия связи далека о совершенства. Пока она «добирается» от провайдера интернета к пользователю, она может проходить достаточно много различных участков: магистральный, кабель, кабели распределения, кабели между шкафами и даже так называемые воздушки - провода, идущие от шкафа к абоненту воздушным путём. Каждый из таких участков помимо затухания полезного сигнала, может вносить и различные помехи, приводящие как к общему снижению скорости, так и к тому, что у абонента появляются частые разрывы связи при адсл-соединении.

Конечно, для того, чтобы выполнить измерение физических параметров телефонной линии для получения её качественных характеристик, необходимо наличие специальных приборов и умение ими пользоваться. Но обыкновенный пользователь также может легко оценить её состояние, чтобы понять по какой причине возникают те или иные проблемы с доступом. Для этого необходимо подключиться к ADSL-модему и посмотреть статистику АДСЛ-соединения.

Не только проблемы с линией связи или с оборудованием провайдера приводят к проблемам в работе с интернетом. Задаваясь вопросом – «Как увеличить скорость при адсл-соединении?», пользователь порой забывает, что неверно работающее оборудование или некорректно выполненное подключение на его стороне тоже может стать причиной сбоев и низкой скорости. Поэтому, прежде чем звонить в службу технической поддержки, необходимо проверить - правильно ли выполнено подключение телефонной линии, модема и телефонного аппарата.

Начать, прежде всего, следует со сплиттера – специального устройства, которое предназначено для того, чтобы высокочастотный шум от работы модема не мешал телефонным разговорам. По сути дела, он представляет собой специальный фильтр для разделения рабочих частотных полос модема и телефонного аппарата.

Рассмотрим корректную схему подключения пользовательских устройств:

Следует помнить о том, что нельзя подключать телефонные аппараты и какие-либо другие телефонные устройства до сплиттера! Все телефоны должны быть строго подключены к гнезду PHONE! В противном случае, соединение будет неустойчивым, и, как правило, с низкой скоростью. Разрывы связи при адсл-соединении будут в этом случае практически постоянными.

Подключение adsl-модема без сплиттера приведёт к появлению шума во время телефонного разговора и как в первом случае, к низкому качеству соединения. Однако, если вы не используете телефонный аппарат, то модем можно подключать к телефонной линии и без этого устройства.

Следует избегать чрезмерно длинных телефонных удлинителей. Если уж без него никак не удаётся обойтись, необходимо выбирать такие, в которых используется не четыре, а два проводника. Это уменьшит уровень помех и повысит качество соединения.

К сожалению, adsl-модем также не застрахован от повреждений. Причём есть повреждения явные, то есть, когда он просто не работает или работает некорректно, а есть скрытые, связанные с повреждением его линейной части. Особенно часто такие неисправности довольно часто возникают после грозы. При этом сам модем рабочий и даже может устанавливать соединение с оборудованием провайдера, но оно нестабильно, или соединение происходит на низкой скорости. Первое впечатление, которое возникает – неисправность телефонной линии, так как «симптомы» очень похожи. В этом случае, следует снять показания основных характеристик соединения из его меню в разделе «Статистика», и проверить его на стенде у провайдера, попросив снять те же самые данные. Если показания будут схожими – скорее всего, линейная часть модема «подгорела» и требует ремонта.
