Основные понятия по передаче информации

Основные понятия по передаче информации

Средой распространения радиоволн может быть как естественная трасса, так и искусственная. Естественной трассой является земная поверхность, атмосфера или космическое пространство. Такая среда не поддается управлению, что весьма важно для организации радиосвязи. Пути распространения радиоволн по естественным трассам имеют вид:

Радиоволны (1) распространяются в непосредственной близости Земли называют земными. Наиболее заметное влияние на распространение радиоволн в атмосфере оказывают тропосфера и ионосфера. Распространение тропосферных волн (2) в тропосфере происходит вследствие рассеяния и отражения от неоднородностей тропосферы радиоволны (3) распространяются путем отражения от ионосферы, или рассеяния в ней называют ионосферными. Радиоволны 4,5 используются для радиолиний Земля-космос, космос-космос и не имеют специального названия. В свободном пространстве радиоволна обладает поперечной структурой, т.е. входящие в ее состав взаимосвязанные электрическое и магнитные поля перпендикулярны друг другу и направлению распространения. На рис.13 вектор E характеризует в некоторый момент времени направление электрического поля волны, вектор H-магнитного поля, вектор П-направление распространения э.м волны. Расположение вектора Е в пространстве характеризует поляризацию радиоволны. В зависимости от изменения направления вектора поляризация может быть линейной, круговой, эллиптической. При линейной поляризации вектор Е в процессе распространения остается параллельным самому себе, периодически меняясь по величине и направлению. Математический закон изменения вектора при условии, что в прямоугольной системе координат он изменяется в плоскости проходящей через ось Z, можно записать: Ez=Emcos(?t-kz) (1) или в комплексной форме: Ez=Em*(e**j)*cos(?t-kz) (2), где ?=2πƒ-κруговая частота, k=2π/λ – пространственная частота или волновой коэффициент. В общем случае величина k имеет смысл вектора и характеризует направление распространения волны. Закон изменения вектора H записывается аналогично в силу того, что только при этом условии возможно распространение радиоволн. В случае распространения линейно поляризованной волны вблизи раздела 2х сред различают вертикальную поляризацию если вектор E лежит в плоскости падения волны и горизонтальную, если вектор E параллелен границе раздела. Понятие поляризации относительное, в общем случае рассматривают волну поляризованную произвольно относительно границ раздела. В этом случае вектор Е раскладывают на две составляющие, одна из которых будет соответствовать вертикальной поляризации, а вторая – горизонтальной. При круговой поляризации вектор Е оставаясь постоянным по величине, вращается таким образом, что его конец описывает окружность. При эллиптической поляризации вектор Е меняется во времени по направлению и величине что его конец описывает эллипс.

Поляризация радиоволн определяется типом передающей антенны и физическими свойствами среды, в которой происходит распространение радиоволн. Только в космическом пространстве радиоволны распространяются как в свободном пространстве. В ином случае условие распространения определяется электрическими свойствами Земли и атмосферы, а также рельефом местности. Земная поверхность оказывает существенное влияние на распространение земных радиоволн. Ее элементарные свойства характеризуются в основном двумя параметрами: диэлектрической проницаемостью ? и проводимостью ?. Для земной поверхности однородной по глубине характерно постоянство параметров ? и ? во всем диапазоне радиоволн длиннее метровых. На дм и более коротких волнах ? уменьшается, а ? увеличивается с увеличением частоты. Наибольшее значение ? и ? имеют жидкие среды, а сухая почва, лед, снег, растительность имеют относительно малые значения ? и ?. Поэтому в зависимости от частоты радиоволн свойства земной поверхности меняются. Например для см диапазона морская вода считается диэлектриком, а влажная почва может рассматриваться как диэлектрик для метровых и более коротких волн. Параметры ε и γ определяют степень поглощения энергии радиоволны при распространении над земной поверхностью количественно потери энергии описываются коэффициентом поглощения α≈6πγ/√(ε). (3)

Физические потери обусловлены переходом энергии радиоволны в тепловую энергию движения молекул среды распространения. При распространении радиоволны в морской воде и влажной почве на низких частотах с повышением частоты коэффициент поглощения возрастает, на высоких частотах он перестает изменяться, как это имеет место в диэлектрике. Если э.м. волна падает на гладкую поверхность Земли, то она частично отражается от границы раздела сред и частично переходит в глубь второй среды. Поэтому в атмосфере имеются падающие и отраженные волны, а во второй среде – преломленная волна. При отражении волн может меняться ее поляризация, а преломленная часть волны поглощается средой. Отражение радиоволн от ровной плоской поверхности подчиняется закону геометрической оптики. Если поверхность земли не ровная, то радиоволны отражаются в различных направлениях, в том числе и в обратном. Рассеянный сигнал может иметь помимо составляющей той же поляризации, что и падающая волна составляющую ортогональную поляризацию. Поверхность считается ровной, если максимальная высота неровности hн удовлетворяет условию: hн<<λ/(8cosφ) (4). , γде ?-угол падения радиоволны. Для УКВ линии, при которой связь осуществляется только на расстоянии прямой видимости поднятие антенн над поверхностью земли позволяет увеличить протяженность связи. Для СВ и ДВ увеличение протяженности радиолиний обеспечивается дифракцией радиоволн, т.е. огибанием препятствий, встречающихся на их пути. Влияние тропосферы на распространение радиоволн также, как и в случае распространения земных радиоволн в основном определяется характером изменения диэлектрической проницаемости и проводимости среды, которые в свою очередь зависят от физико-химических свойств газов, входящих в тропосферу. Относительный газовый состав тропосферы остается постоянным по всей высоте, изменяется лишь содержание водяных паров, которые зависят от метеорологических условий и убывают с высотой. При распространении в тропосфере радиоволны см-го и более коротковолнового диапазона она теряет энергию вследствие поглощения каплями воды и рассеяния в них. При прохождении радиоволн в каждой капельке воды наводятся токи поляризации, которые обуславливают потери энергии. При этом каждая капля переизлучает э.м. волны, причем равномерно во все стороны, что и приводит к рассеянию мощности радиоволны. Мм- волны испытывают добавочное поглощение в молекулах водяного пара и кислорода. При распределении радиоволн в тропосфере наблюдаются искривления траектории волны, причем степень искривления и направления волны зависят от состояния тропосферы. Это явление искривления траектории называемое рефракцией объясняется изменением диэлектрической проницаемости ? и показателя преломления тропосферы с высотой. Представим тропосферу в виде тонких сферических слоев с неизменными в слое и отличающимися в разных слоях коэффициентами преломления. При прохождении радиоволны через границы слоев она будет преломляться. Если коэффициент преломления убывает с высотой, то угол преломления увеличивается, т.е. dn/dh<0, и имеет место положительная тропосферная рефракция. Если dn/dh>0, то имеет место отрицательная тропосферная рефракция и траектории радиоволн искривляются вверх от земли. При положительной тропосферной рефракции имеет место 3 частных случая: 1) нормальная рефракция 2) критическая рефракция 3) сверхрефракция Нормальная тропосферная рефракция происходит в нормальной тропосфере, параметры которой (P, t, влажность высота) соответствует некоторому среднему значению. Траектория распределения радиоволн при этом искривляется в сторону земной поверхности, что приводит к увеличению дальности радиолинии. Степень отклонения радиоволн зависит от длины волны и от состояния тропосферы. При некоторых условиях искривление такое, что радиоволна распространяется параллельно земле на постоянной высоте. Такой вид рефракции называется критической. При резком убывании коэффициента преломления с высотой происходит полное внутреннее отражение радиоволны от тропосферы, и она возвращается на землю. Это явление называется сверхрефракцией и наблюдается в диапазоне УКВ.

Когда область сверхрефракции занимает значительное расстояние над земной поверхностью УКВ может распространяться на весьма большие расстояния. Радиоволна в этом случае распространяется путем последовательного чередования 2х явлений: рефракции в тропосфере и отражения от земли. Это явление получило название распространение радиоволн в условиях тропосферного волновода. Такое волноводное распространение возможно для см и дм волн. Высота тропосферных волноводов может достигать несколько десятков метров. В тропосфере создаются и другие условия обеспечивающие дальнее распространение радиоволн. На высотах 1-3 км наблюдаются инверсионные слои, т.е. слои с резким изменением коэффициента преломления, которые могут отражать радиоволны. Толщина инверсионного слоя может колебаться от нескольких метров до ста метров. При этом коэффициент отражения имеет достаточную величину только для самых пологих лучей при малой толщине слоя по сравнению с длиной волны из этого следует что достаточная интенсивность отражений наблюдается на метровых волнах. Длинные волны отражаются слабее. Отражаясь от высоких инверсионных слоев радиоволны могут распространяться на расстояние до 200-400 км. Однако это явление, как и тропосферный волновод для создания регулярно действующей радиолинии ограничено нерегулярностью проявления. Более реальным является использование дальнего тропосферного распространения за рассеяния УКВ на неоднородностях тропосферы. Неоднородности тропосферы представляют собой области, в которых диэлектрическая проницаемость отличается от среднего значения для окружающей тропосферы. Неоднородности создают вторичное излучение, носящее многолучевой характер. Максимум переизлучения ориентирован в сторону первоначального распространения волны и лишь некоторая часть в сторону. Протяженность радиолинии в случае тропосферного рассеяния достигает 300-500 км. Такие радиолинии широко используются в настоящее время там, где нельзя установить промежуточные ретрансляционные станции (над проливами, в северных и мало населенных районах). Эти радиолинии обеспечивают хорошую надежность передачи телефонных и телеграфных сообщений. Влияние ионосферы на распространение радиоволн обуславливается двумя основными факторами - наличием неоднородностей и относительно высокой концентрацией электронов. Неоднородности ионосферы представляют собой некоторые области, электронная плотность в которых отличается от среднего значения на данной высоте. Размеры неоднородностей могут быть от нескольких метров до нескольких километров. В области D преобладают мелкие неоднородности размером до десятков метров, в слое Е до 200-300 м, а в слое F до нескольких километров. Хотя неоднородности ионосферы постоянно меняются, тем не менее они используются радиосвязи на метровых волнах на дальности 1-2 тыс. км. Наличие в ионосфере электронов и ионов определяет величину диэлектрической проницаемости, от которой зависит затухания ионосферных волн. Диэлектрическая проницаемость ионизированного газа всегда <1 и зависит от частоты радиоволны. ε≈1-81*Nэ/f 2 (5), где f- рабочая частота, Nэ – электронная плотность. Из формулы (5) видно, что при некотором значении электронной плотности диэлектрическая проницаемость может стать равной 0. Частота f 0 при которой ε=0 называется собственной частотой ионизированного газа. В этом случае формула (5) имеет вид: (6). При f<f 0 диэлектрическая проницаемость оказывается меньше 0. Это означает, что при этом радиоволны в ионизированной среде не распространяются, т.к. диэлектрическая проницаемость ионизированного газа зависит от частоты колебаний, то скорость распространения радиоволн также зависит от частоты. Среды в которых скорость распространения радиоволн зависит от частоты называются диспергирующими. В этих средах различают фазовую и групповую скорости распространения радиоволн. Фазовая скорость – это скорость перемещения фронта волны, т.е. геометрического места точек с постоянной фазой при распространении монохроматической волны. Для ионизированного газа без учета потерь фазовая скорость (7). Из формулы (7) видно что, каждой частоте соответствует своя фазовая скорость. Эта скорость > скорости света в свободном пространстве. Таким образом дисперсия волн проявляется при одновременном распространении нескольких монохроматических волн различных частот, что практически всегда имеет место. Спектральная составляющая радиосигнала в диспергирующей среде распространяется с разными фазовыми скоростями, что приводит к искажению сигнала. Групповая скорость – это скорость распространения максимума огибающей сигнала. Для ионизированного газа групповая скорость Uгр распространения волны в диспергирующей среде определяется выражением: (8). Γрупповая и фазовая скорости связаны соотношением: Uгр*Uф=с 2 (9) Т.о. в ионизированном газе радиосигналы распространяются со скоростью меньшей скорости света. Очевидно, что при распространении в ионосфере наибольшее искажение будут испытывать широкополосные сигналы, к которым относятся короткие импульсы.

Импульс 1 после прохождения через ионосферу приобретает форму 2. При распространении через ионосферу искажение вследствие дисперсии претерпевают импульсы длительностью в несколько секунд. А длительные телеграфные импульсы из-за дисперсии практически не искажаются. При распространении радиоволны через ионосферу ее траектория искривляется, при определенной диэлектрической проницаемости, электронной плотности, угле падения волны, ее рабочей частоте радиосигнал может отразиться от ионосферы. При этом угол падения Θ должен быть равен или превышать некоторый критический угол Θкр. Отражение радиоволн возможно и при нормальном падении на ионосферу и происходит оно на той высоте, где рабочая частота равна собственной частоте ионизированного газа. Чем больше электронная плотность, тем для более высоких частот выполняется условие отражения. Максимальная частота, при которой радиоволна отражается в случае вертикального падения на ионосферу, называется критической частотой f КР . Если рабочая частота больше критической, то при нормальном падении на ионосферу отражения не происходит и волна уходит в космическое пространство. Во время солнечных вспышек возникают ионосферные магнитные бури ухудшающие УКВ и КВ связь. Т.о. параметры тропосферы и ионосферы флуктуируют во времени. Это приводит к случайным изменениям амплитуды и фазы радиосигнала и вызывает их искажение. Флуктуация амплитуды сигнала называется замиранием.

Распространение средних волн (СВ)

СВ имеют =100-1000 м и могут распространяться как земными, так и ионосферными волнами. Земные радиоволны (РВ) СВ-диап-на испытывают значительные поглощения в полупроводящей поверхности Земли, что ограничивает их распространение расстоянием 500-700 км. Ионосферные РВ СВ-диап-на могут распространятся на гораздо большие расстояния, однако это имеет место в ночное время суток. Днём распространение СВ происходит практически только земной волной, т.к. ионосферная волна поглощается в слое D и быстро затухает. В ночное время слой D исчезает и СВ распространяются путём отражения от слоя Е ионосферы. Т.о. в диап-не СВ на некотором расстоянии от передатчика возможен одновременный приход земной и ионосферной волн (ИВ).

Вследствие того , что длина пути ИВ меняется по случайному закону при изменении электронной плотности ионосферы изменяется разность фаз волн, приходящих в некоторую точку приёма В. Если разность фаз земной и ИВ =0, то сигнал максимален, а если =180 о , то минимален. Такое изменение напряжённости поля, т.е. сигнала, называется ближним замиранием поля.

Возможен и другой вид замирания, так называемое дальнее замирание поля. Оно возникает в случае прихода в некоторую точку С (рис.18) ИВ путём одного (кривая 3) и двух (кривая 2) отражений от ионосферы. Изменение разности фаз этих двух волн так же приводит к колебаниям напряжённости эл. поля. Замирания тем глубже и чаще, чем короче  . Средняя длительность замираний в диапазоне СВ изменяется в пределах от 1с до 10-ков секунд.

Глубокие замирания в диап-не СВ сильно затрудняют приём передаваемой по радиолинии информации. Для борьбы с замираниями на передающей стороне радиолинии применяют специальные антенны, у которых максимум излучения прижат к земной поверхности. В этом случае зона ближних замираний удаляется от передатчика, а дальнее замирание вообще не возникнет, т.к. волна, пришедшая путём двух отражений будет сильно ослаблена. В радиоприёмных устройствах для борьбы с замираниями применяется автоматическая регулировка усиления (АРУ), которая обеспечивает поддержание постоянного уровня сигнала на выходе несмотря на значит. колебания напряжения на входе. Уменьшение уровня ионизации в зимние месяцы позволяет увеличить протяжённость радиолиний в СВ-диап-не зимой.

СВ находят многообразное применение для построения радиосвязи на относительно небольшие расстояния(до 1000 км). На СВ работают радиовещательные станции. В бортовых устройствах СВ используются для радиосвязи и радионавигации.

Распространение коротких волн (КВ)

К КВ относятся РВ с  =(10-100)м . Они могут распространяться как в виде земных (ЗВ), так и ионосферных волн (ИВ). Вследствие сильного поглощения в земн. поверхности и плохих условий дифракции земные РВ КВ диап-на распространяются на расстояния до 100 км. Над морем ЗВ испытывает меньшее поглощение, поэтому дальность КВ радиосвязи ув-ся до нескольких сот км. Если передающие и приёмные антенны поднять над земной поверхностью, поглощение ЗВ уменьшается, а дальность действия радиолинии будет доходить до 1000 км. Это имеет место, например, при радиосвязи между самолётами или между самолётом и землёй. Распространение КВ ионосферной волной происходит путём многократного последовательного отражения от слоя F ионосферы и земной поверхности. КВ не испытывают заметного поглощения при пересечении слоёв E и D, что обеспечивает возможность их распространения на сколь угодно большие расстояния. Для этого требуются радиопередатчики сравнительно небольшой мощности, что является ценной особ-тью КВ-диап-на. Еще одной особенностью этого диап-на является возможность создания направленного излучения РВ, что позволяет уменьшить излучение вдоль земной поверхности и, следовательно, уменьшить потери энергии.

Для связи ионосферной волной в КВ-диапазоне необходимо вып-е двух условий: 1.) волны должны отражаться от ионосферы (И); 2) они не должны сильно поглощаться в слоях И.

Эти условия влияют, прежде всего, на выбор рабочих частот.

Для отражения волны необходимо, чтобы электронная плотность И. была достаточной. Рабочая частота f  , при которой волны отразятся от ионосферы при заданной электронной плотности N Э и угле падения  0 равна:

Из этого условия выбирается максимальная применимая частота (МПЧ), являющаяся верхней границей рабочего диапазона. Нижняя граница рабочего диапазона определяется степенью поглощения КВ в И.. В диап-не КВ уменьшение поглощения происходит с повышением частоты. Наименьшая применимая частота (НПЧ) определяется из условия получения в некоторой точке пространства достаточной для приёма напряжённости ЭМ поля при данной мощности передатчика. Электронная плотность И. меняется в течение суток, поэтому днём рабочий диапазон волн 10-25м, ночью 35-100м. Необходимость правильного выбора длины волны усложняет организацию радиосвязи.

Для КВ радиолиний характерна ещё одна особенность – наличие так называемой зоны молчания. Зоной молчания (ЗМ) называют кольцевую область вокруг передатчика, в пределах которой невозможен приём РВ. Наличие ЗМ объясняется тем, что земные радиоволны 1 быстро затухают, а ИВ 2 приходят в некоторую точку земной поверхности на значительном удалении от радиопередатчика, т.к. для ИВ, падающих под малыми углами на И. не выполняется условие отражения (10) и они (рис. 19) уходят в космическое пространство. Пределы зоны молчания зависят от рабочей длины волны и уровня электронной плотности. Днём при связи на волнах в 10-25м ЗМ достигает 1000км, а ночью при связи на волнах 35-100м ширина ЗМ уменьшается до нескольких сот км. С увеличением мощности передатчика ЗМ так же уменьшается.

При распространении КВ, так же, как и в средневолновом диапазоне наблюдается явление случайного изменения во времени уровня сигнала, т.е. замирание. Сущ-ют замирания быстрые и медленные.

Быстрые замирания являются следствием многолучевого распространения РВ (рис 20а). Прежде всего причиной замираний служит приход в точку приёма РВ претерпевших одно и двукратное отражение от И.. Радиоволны 2 и 3 проходят разные пути, поэтому их фазы неодинаковы. Кроме того, изменение электронной плотности И. приводит к изменению длины пути каждой волны. Такие изменения происходят непрерывно, поэтому колебание напряж-ти эл. поля в диап-не КВ являются частыми и глубокими. Замирания радиосигналов вызываются также рассеянием РВ на неоднородностях И.(рис 20б) и интерференции рассеянных волн. ИВ-на КВ-диап-на под действием м. поля земли распадается на две составляющие – обыкновенную и необыкновенную, распространяющиеся с разными фазовыми скоростями (рис 20в). Интерференция составляющих магниторасщеплённой волны также приводит к замираниям. При отражениях от И. наблюдается также поворот плоскости поляризации волны. Если приёмная антенна принимает волны одной поляризации, то случайные изменения поляризации РВ-ны приведет к колебаниям уровня входящего сигнала. Все указанные причины замирания сигнала как правило действуют одновременно. Изменение поглощения РВ в И. также вызывает замирание, по времени проявления они медленнее.

Для борьбы с замираниями применяют направленные антенны, организуют приём радиоволн на разнесённые антенны, т.к. величина разноса порядка 10 обеспечивает надёжный приём. Эффективным является разнесение антенн по поляризации, т.е. приём РВ на две антенны, имеющие взаимно перпендикулярную поляризацию. При благоприятных условиях распространения КВ могут огибать земной шар один или несколько раз.

Тогда в точке приёма помимо основного сигнала с некоторым опозданием (0.1с) возможно появление такого же сигнала. Это явление, называемое радиоэхо ухудшает качество приёма радиосигналов. КВ нашли широкое и весьма многообразное применение прежде всего в организации дальней связи для радионавигации и радиовещания, в целях радиолокации для загоризонтного обнаружения объектов.

Распространение УКВ

К УКВ относят сравнительно большой диапазон волн =10-0.001м. Диапазон УКВ делят на поддиапазоны метровых (МВ), дециметровых (СМ), сантиметровых (СМ) и миллиметровых (ММ) волн. Каждый из поддиапазонов имеет свои особенности распространения, однако существуют общеосновные положения, свойственные всему диап-ну УКВ. Условия распространения УКВ определяются прежде всего свойствами трассы. УКВ слабо дифрагируют вокруг выпуклой поверхности Земли и крупных неровностей на ней и по этой причине распространяются на расстояния лишь незначительно превышающие дальность прямой видимости. Для того чтобы увеличить дальность УКВ-связи и уменьшить влияние окружающих антенну неровностей радиолинии стремятся поднять над земной поверхностью по возможности выше. Дальность действия радиолинии при этом с учётом атмосферной рефракции, определяется формулой

где h 1 , h 2 - высота поднятия антенн в метрах, D – дальность радиолинии в км. Если протяжённость УКВ радиолинии много меньше предельно возможной дальности прямой видимости, то сферичность Земли, рефракция в тропосфере не влияют на распространение РВ. Для подобных радиолиний характерны большая устойчивость и неизменность уровня радиосигнала во времени, если передатчик и приёмник стационарные. Если хотя бы один из абонентов УКВ радиолинии является подвижным объектом, то уровень радиосигнала меняется во времени вследствие изменении угла наблюдения при движении объекта и изрезанности (?) зоны излучения стационарной передающей антенны.

Если протяжённость УКВ радиолинии превышает пределы прямой видимости, то на качество её работы влияет сферичность Земли, явление рефракции, а также метеорологические условия. Сферичность Земли оказывает заметное ослабляющее действие, а тропосферная рефракция большей частью улучшает условия приёма. При нормальной тропосферной рефракции протяж-ть УКВ радиолинии может превышать пределы прямой видимости на 15. ДЛЯ наземных радиолиний с низко расположенными антеннами максимальная дальность распространения УКВ не превышает нескольких км. С антеннами , поднятыми на высоту порядка 20-25м максимальная дальность составляет 40-60 км. Для самолётов, летящих на средних высотах она равна 300-400 км. При распространении УКВ над пересечённой местностью препятствия ослабляют сигналы в том случае, если они перекрывают линию прямой видимости между антеннами приёмо-передающих устройств.

Вместе с тем, на трассах УКВ в горных условиях наблюдается явление улучшения распространения РВ. Например, на трассах протяжённостью 100-150 км проходящих через горы высотой 1-2 км наблюдается явление усиления препятствием. Это явление заключается в том, что интенсивность ЭМ поля радиоволны при некотором удалении за препятствие оказывается больше, чем в случае распространения без препятствия. Объясняется это тем, что вершина горы служит естественным пассивным ретранслятором.

Поле, возбуждающее вершину горы складывается из прямой волны 1 и отражённой волны 2. Волны дифрагируют на острой вершине и распространяются в область за гору. К месту расположения приёмной антенны А2 приходят волны 3 и 4, сумма которых значительно превышает уровень сигнала в этой точке пространства при распространении РВ без препятствия. Явление усиления препятствием экономически выгодно и позволяет организовать радиолинию в горах без ретрансляционной станции.

Распространение УКВ на большие расстояния (до 200-1000 км) возможно путём рассеяния на неоднородностях тропосферы, которые действуют как вторичные излучатели. Поле, создаваемое вблизи земной поверхности есть результат интерференции полей, переизлучённых большим числом неоднородностей. На неоднородностях тропосферы хорошо рассеиваются волны см. и дм. диап-нов. Волны метрового диап-на переизлучаются неоднородностями ионосферы.

Максимальная протяжённость радиолинии, использующей ионосферные волны метрового диап-на достигает 2000-2300 км. Такая радиосвязь имеет большое преим-во перед коротковолновыми линиями связи в возможности круглосуточной работы на одной частоте без заметных нарушений связи.

Сверхдальняя связь на УКВ может быть основана на использовании явления сверхрефракции в тропосфере. Если область сверхрефракции занимает значительный объём над земной поверхностью, то при этом обеспечивается распространение УКВ на большие расстояния в условиях, так называемого, тропосферного волновода. Такая связь имеет недостатки: 1) приём радиоволн возможен, если приёмник и передатчик находятся в пределах волновода; 2) нерегулярное появление волноводов не может обеспечить устойчивую связь на больших расстояниях.

Явление сверхрефракции имеет и негативную сторону. Оно может служить причиной взаимных помех, создаваемых станциями, работающими в см-ровом диап-не, а также помех радиолокационным станциям обнаружения воздушных объектов.

УКВ широко применяются на космических радиолиниях, подразделяющихся на виды Земля-космос и космос-космос. Межпланетная плазма оказывает слабое поглощающее или рассеивающее воздействие на радиоволны. На р/линии Земля-космос решающее значение имеет ослабление сигналов из-за большой протяжённости трассы и поглощения в атмосфере Земли. Для космических систем связи оптимальными являются волны длиной от 3 до 10 см.

В современных линиях радиосвязи УКВ занимают особое место, т.к. обладают рядом преимуществ по сравнению с РВ-нами других диап-нов:

1.Диапазон УКВ занимает очень широкий спектр частот, что позволяет разместить в нём большое количество одновременно работающих без взаимных помех радиосредств, а также маневрировать их рабочей длиной волны.

2.В диап-не УКВ возможно создание широкополосных радиолиний, таких как телевизионные линии или широкополосные радиолинии с ЧМ.

3.Применение УКВ позволяет сравнительно легко осуществлять остронаправленное излучение и приём радиоволн с помощью антенн относит-но небольших размеров.

4.Радиоприём на УКВ в меньшей степени подвержен воздействию атмосферных и промышленных помех.

5.Ограничение дальности распространения УКВ обеспечивает относительную скрытность передачи информации.

МВ и ДМВ используют для передачи ТВ изображений, для радиосвязи самолётов между собой и с наземными пунктами. См-ровые волны прим-ся для линий связи широкого назнач-я, для такой же связи применяются и мм-ровые волны.

Радиоволны. Свойства атмосферы и почв и их влияние на распространение радиоволн.

Распростр.радиоволн в зем.простр. завис.от св-тв поверх.земли и атмосферы. Распростр. радиоволн вдоль поверх.земли завис.от рельефа местности, электри­ческих параметров зем. поверх. и длины волны. Радиоволнам свойст. дифракция – явление оги­бания препятствий. Наиб.сильно дифракция сказыв. когда геометрич.размеры препятствий соизмеримы с дли­ной волны. Радиоволны, распростр-ся у поверх.земли и частично за счет дифракции огибающие выпуклость земного шара, назыв. земными, или поверх.радиоволнами.

Атмосфера земли не явл.однород.средой. Давление, плотность, влажность и др.па­раметры в разных объемах воздуш.слоя имеют различ.знач., поэт.скорости распростр.в различ.объе­мах неодинак.и зависят от длины волны. Траектория радиоволн в атмосфере искривляется. Явление искривл.или преломл.волн при распростр.их в неоднород.среде назыв. рефракцией.Радиоволны, распростр-ся на большой высо­те в атмосфере и возвращ-ся на землю из-за искривл.траектории, рассеяния или отражения от атмосфер.неоднородностей, назыв. пространст.,или ионосфер. В т.приема может приход. пространст. и зем.волна от одного и того же источника. При совпадении фаз колебаний этих волн амплитуда суммарного поля ↑, а при сдвиге фазы волн на 180° суммарное поле ослабл.и может стать =0. Это явление назыв. интерференцией.

Воздух не вызыв.ослабл.радиоволн почти во всех диапаз.частот. Тем не менее зем.волна распростр.без поглощ. если проходит высоко над поверх.земли. Если же радиоволны проходят вблизи от поверх.земли, то часть энергии волны отклон.в землю. Скорость распростр.радиоволн в земле меньше, чем в воздухе, и при движ.их вдоль ее поверх. нижний край волны отстает от верхнего, фронт волны наклон.и помимо движ.вдоль поверх.земли происх.ее распростр.сверху вниз.

Если бы зем.поверх. была идеально проводящей, радио­волны отраж.бы от нее без потерь и не проход.в глубь почвы. Но это не так. Радиоволны, попавшие в землю, возбуж­д.в ней переменные эл.токи, которые часть своей энергии расход.на нагрев почвы. Величина потерь энергии завис.от частоты радиоволн и сопротивления поч­вы эл.току. В почве с ↑ частоты радиоволн величина индуцируемой электродвижущей силы ↑ и ↑ токи в земле, которые созд. эл.маг.поле обрат­ного направления. Поэтому дальность распростр.поверх.радиоволн быстро ↓ с ↑ частоты. При ↓ проводимости грунта радиоволны глубже прони­к.в среду и ↑ их поглощение. С ↑ частоты ухудш.усл.огибания (дифракции) радиоволнами препятствий. Все эти факторы огранич.возможности исполь­з.поверх.волны диапазонами мириаметр., километр., гектометр. и частично декаметр.волн.

Атмосфера подразд.на 3 основ.слоя: тропосферу, стратосферу и ионосферу. Под влиянием различ.факто­ров воздух ионизируется и оказыв.сильное влиян.на распро­стр. радиоволн.

Ионосферасост.из неск.слоев. На высоте 60-80км наход.с.D, сущест.только днем. С.Е располаг.на высоте 90-130км. С.F имеет ночью вы­соту 250-350км, а днем раздел.на 2 слоя: F1 – на высоте 180-220км и F2 – на высоте 220-500км. Высота, толщина и проводимость ионизиров-х слоев различны в разное время суток и года из-за измен-я ионизирующ. действия солнеч.лучей. Чем больше ионизир.действие солнеч.лучей, тем больше проводимость и толщина ионизиров-х слоев и тем ниже они располагаются. Днем проводимость и тол­щина их больше, а высота над землей меньше, чем ночью. Летом проводимость и толщина ионосфер.слоев больше, а высота меньше, чем зимой. Ч/з каждые 11 лет на Солнце повторяется max солнечных пятен, явл-хся мощными источник. ио­низирующих излучений. В это время проводимость и толщина иони­зиров-х слоев достиг.max, и они располаг.ниже. Радиоволны, попадая в ионосферу, измен.свое направл. Происходит это из-за неоднород. характера ионосферы. В ио­носфере имеют.свобод.электроны и ее относительная диэлек­трич. проницаемость < диэл.прониц. неионизиров.воздуха. Из-за этого при переходе из воз­духа в ионосферу происх.преломл.волны, а т.к. кон­центрация электронов в верхних слоях ионосферы ↑, то волна, многократно преломляясь, возвращ.на землю. Кроме этого в ио­носфере происх.поглощ.энергии радиоволн. Радиоволны, попадая в ионосферу, вызыв.колебания находя­щ.там свобод.электронов. Совершая колебат.движе­ние, электроны сталкив.с тяжелыми частицами – ионами и мо­лекулами. При этом они теряют энергию, приобрет.от радио­волны, и передают ее этим частицам; ионосфера нагревается. Таким образом, часть энергии радиоволны в ионосфере теряется. Чем ↑ частота радиоволн, тем меньше скорость колебат.движения электронов. Кинетическая энергия, получаемая ими от ра­диоволны и отдаваемая затем тяжелым частицам, оказывается меньше. Поэтому с ↑ частоты потери энергии радиоволны в ионосфере ↓.

Влияние ионосферы на распространение радиоволн

Выше стратосферы располагается ионосфера – слой земной атмосферы, простирающийся до высот порядка 800 км, а за ней – экзосфера, переходящая в ближний космос, которая не оказывает влияния на радиоволны.

Ионосфера существенно влияет на распространение радиоволн. Благодаря ионосфере радиоволны распространяются вокруг поверхности Земли на весьма большие расстояния, даже при очень малых мощностях передатчиков. Предположение о влиянии верхней части атмосферы на распространение радиоволн впервые было высказано в 1902 г. после осуществления трансатлантической радиосвязи. Почти одновременно Кеннели (Америка) и Хевисайд (Англия) предположили, что в верхних областях атмосферы имеется большое количество положительных и отрицательных ионов. Эти ионы образуют проводящий слой атмосферы, так называемую ионосферу, от которой и происходит отражение радиоволн.

Ионизация ионосферы или «холодной» плазмы происходит следующим образом. Атомы и молекулы газов, входящих в состав ионосферы, испытывают непрерывное воздействие космических лучей и метеоров, попадающих из космического пространства и излучаемых Солнцем. Под их воздействием происходит ионизация электрически нейтральных атомов и молекул. Одновременно с процессом ионизации происходит и обратный процесс – рекомбинация. Степень ионизации ионосферы характеризуется электронной концентрациейN, которая равна числу свободных электронов в 1 см 3 . Электронная концентрация, или плотность ионосферы, распределена неравномерно по всей толще ионосферы (рис. 7.1).

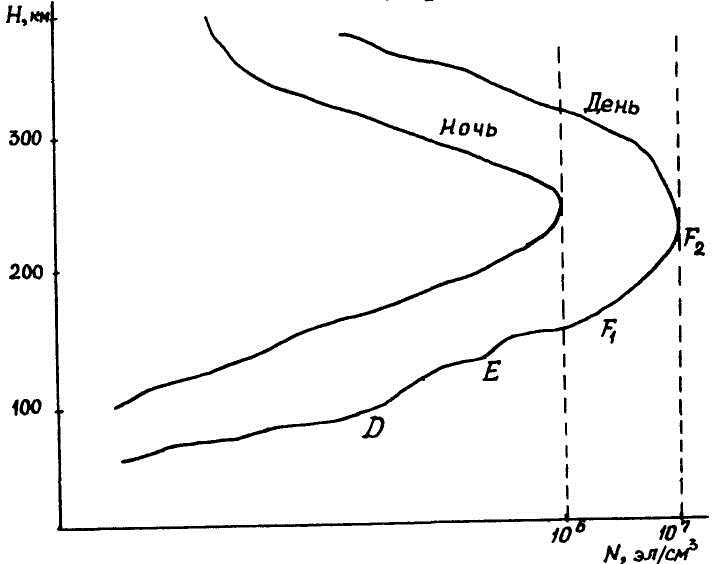

Рисунок 7.1 – Зависимость плотности свободных электронов от высоты Н

N– концентрация электронов в плазме ионосферы;

– заряд электрона;

– масса электрона;

– частота столкновений электронов с ионами и нейтральными молекулами (частота релаксации).

Подставляя числовые значения в формулу (7.1) и приравнивая частоту релаксации нулю ( =0), получим формулу для определения относительной диэлектрической проницаемости ионизированного газа

(7.2)

Из (7.2) видно, что при значительной электронной концентрации диэлектрическая проницаемость газа может равняться нулю. Условие выполняется на частоте .

(7.3)

С учетом собственной частоты ионизированного газа выражение (7.2) можно переписать.

, (7.4)

где f– частота радиоволны, кГц.

Из этих соотношений видно, что электрические свойства ионосферы неоднородны. Экспериментально установлено, что неоднородности ионосферы имеют размеры от нескольких метров до нескольких километров. На высоте 60. 80 км, т. е. в области D, преобладают более мелкие неоднородности размером до десятков метров, в слое E – неоднородности размером 200. 300 м, а в слое F – неоднородности размером в несколько километров. Неоднородности слоя F имеют продолговатую форму, вытянутую вдоль силовых линий магнитного поля Земли. Отклонения неоднородностей электронной плотности от среднего значения электронной плотности окружающей ионизированного газа могут составлять (0,1. 1)%. Скорость движения неоднородностей не превышает 1. 10 м/с.

Как видно соотношений (7.2 – 7.4) диэлектрическая проницаемость ионосферы Ɛ всегда меньше единицы и тем меньше, чем ниже рабочая частота f. Это означает, что преломление радиоволн в ионосфере тем сильнее, чем больше длина радиоволн. Наоборот, для очень коротких радиоволн (высокие частоты) диэлектрическая проницаемость ионосферы очень мало отличается от единицы, и они почти не испытывают в ионосфере преломления.

Кроме того, установлено, что ионосфера является нестационарной анизотропной средой.

Нестационарность означает изменение во времени параметров ионосферы, а свойство анизотропии обусловлено наличием магнитного поля Земли. За счет влияния магнитного поля на ионосферу при распространении линейно поляризованных радиоволн (особенно метровых и дециметровых) наблюдается вращение плоскости поляризации (эффект Фарадея), что вызывает поляризационные замирания радиосигнала.

Учитывая наличие в ионосфере слоев с различными Ɛ, можно представить себе траектории радиолучей в виде, показанном на рисунке 7.2.

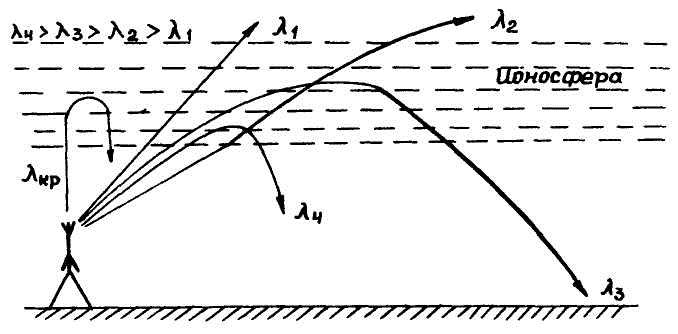

Рисунок 7.2 – Траектории радиолучей в ионосфере для различных длин волн

При некоторых условиях Ɛ= 0 преломленная в ионосфере радиоволна может возвратиться на землю. Такую волну называют отраженной.

Максимальную частоту электромагнитной волны, которая еще отражается при вертикальном падении на ионизированный слой, называют критической частотой. Она определяется:

(7.5)

гдеN –электронная концентрация данного слоя.

Поэтому ионизированным слоям D, Е, F₁, F₂ расположенным на различных высотах, соответствуют свои критические частоты. Если частота радиоволн выше критической, соответствующей данному ионизированному слою, то падающая на ионосферу волна не отражается, а лишь преломляется в ней и уходит в космическое пространство. Ионосфера для таких радиосигналов становится прозрачной.

Чтобы этого не произошло, необходимо рабочую частоту радиоэлектронного средства выбирать так, чтобы обеспечивалось условие

_РЭС <

Практически от слоя F₂, имеющего максимальную концентрацию электронов, могут отражаться волны длиннее 10 м, а волны короче 10 м уходят в космическое пространство.

Кроме преломления и отражения, в ионосфере происходит и поглощение энергии радиоволн. Если бы электрические заряды ионосферы, приходящие в движение под действием поля радиоволны, могли совершать колебания свободно, не испытывая никаких столкновений, то ионосферу следовало бы рассматривать как идеальную среду, так как никаких потерь энергии радиоволн не было бы. Но в действительности колеблющиеся свободные электроны непрерывно сталкиваются друг с другом, с нейтральными молекулами и положительно заряженными ионами. За счет этих столкновений энергия радиоволны рассеивается, частично превращаясь в тепловую. Величина поглощения зависит от электронной концентрации N, частоты радиоволны и определяется

где k –коэффициент пропорциональности;

υ– среднее число столкновений электронов в одну секунду.

Из формулы видно, что величина поглощения сильно зависит от частоты распространяющейся радиоволны. Поэтому и влияние ионосферы на радиоволну существенно зависит от ее частоты; чем выше частота радиоволны, тем меньшее поглощение она испытывает в ионосфере.

Таким образом, поглощение энергии радиоволн в ионосфере уменьшает дальность действия радиосредств. Дальность может быть определена по формуле

где R_омакс – максимальная дальность действия радиосредства в свободном пространстве.

Это уравнение трансцендентное и решить его можно графически, используя график, приведенный, например, в [6].

Для регулярных наблюдений за состоянием ионосферы во всех развитых странах построены так называемые ионосферные станции. На этих станциях путем радиозондирования изучают состояние ионосферы, определяют её параметры и влияние на распространение радиоволн.

Заканчивая краткое рассмотрение влияния атмосферы на распространение радиоволн, сделаем выводы:

1. Тропосфера влияет только на радиоволны короче 10 м.

2. Регулярные отражения от ионосферы испытывают волны длиннее 10 м, вплоть до сверхдлинных.

3. Волны короче 10 м, включая и волны оптического диапазона, распространяются как прямые.

3. Зависимость распространения радиоволн кв и укв диапозона от рельефа местности, времени года и погодных условий.

В отличие от СДВ и ДВ, которые отражаются от нижней границы ионосферы, не проникая в ее толщу, и от СВ, которые отражаются от области Е только в ночные часы, в распространении КВ принимают участие все три слоя ионосферы: D, Е и F_2. При этом области D и Е обычно выполняют функции поглощающих слоев, а F₂ — отражающего слоя. Так же, как и в диапазоне СДВ, на КВ можно установить связь с любой точкой земного шара, однако если на длинных волнах это достигается ценой применения сверхмощных передатчиков (в сотни киловатт) и очень сложных и высоких антенн (с мачтами высотой в сотни метров), то в диапазоне КВ связь с антиподом может быть осуществлена при помощи передатчика мощностью в десятки ватт и весьма простых антенн. Кроме того, благодаря большей частотной емкости диапазона КВ по сравнению с емкостью диапазонов ДВ и СДВ, в нем может одновременно работать без взаимных помех большое число телеграфных и фототелеграфных каналов связи и систем связи для передачи данных. 4

Уверенный приём дальних вещательных станций зависит как от времени года, так и от солнечной активности. Дело в том, что солнечная активность существенно влияет на состояние ионосферы - оболочки Земли, состоящей из разряженного и ионизированного газа. Эта оболочка простирается на 1000 и более километров от поверхности Земли, но для коротких волн существенной является та её часть, которая расположена на высоте от 50 до 400 км.

Радиоволны КВ так же, как и свет, распространяются прямолинейно. Но они могут преодолевать многие тысячи километров, огибая земной шар громадными скачками от нескольких сотен до 3000 км и более, отражаясь попеременно от слоя ионизированного газа и от поверхности Земли или от воды.

Ещё в 20-х годах нашего столетия считалось, что радиоволны короче 200 м вообще не пригодны для дальней связи из-за сильного поглощения. И, вот когда были проведены первые эксперименты по дальнему приёму коротких волн через Атлантику между Европой и Америкой, английский физик Оливер Хэвисайд и американский инженер-электрик Артур Кеннели независимо друг от друга предположили, что где-то вокруг Земли существует ионизированный слой атмосферы, способный отражать радиоволны. Этот слой получил название Хэвисайда-Кеннели, или ионосферы.

По современным представлениям ионосфера состоит из отрицательно заряженный свободных электронов и положительно заряженный ионов, в основном молекулярного кислорода O+ и окиси азота NO+ . Ионы и электроны образуются в результате ионизации, которая заключается в отрыве электрона от нейтральной молекулы газа. А для того, чтобы оторвать электрон, необходимо затратить некоторую энергию - энергию ионизации, основным источником которой для ионосферы является Солнце, точнее его ультрафиолетовое, рентгеновское и корпускулярное излучения.

Пока газовая оболочка Земли освещена Солнцем, в ней непрерывно образуются всё новые и новые электроны, но одновременно часть электронов, сталкиваясь с ионами, вновь образует нейтральные частицы - атомы и молекулы. После захода Солнца образование новых электронов почти прекращается, и число свободных электронов начинает убывать. Вообще, чем больше свободных электронов в ионосфере, тем лучше от неё отражаются волны высокой частоты. А если электронов мало, то дальнее прохождение наблюдается только на низкочастотных КВ диапазонах. Вот почему ночью, как правило, возможен приём дальних станций лишь в диапазонах 75, 49, 41 и 31 м.

Электроны распределены в ионосфере неравномерно. На высоте от 50 до 400 км имеется несколько слоёв или областей повышенной концентрации электронов. Эти области плавно переходят одна в другую и по-разному влияют на распространение радиоволн КВ диапазона.

Самая верхняя область, кстати, самая плотная, получила название области F. Она расположена на высоте более 150 км над поверхностью Земли и играет основную отражательную роль при дальнем распространении радиоволн высокочастотных КВ диапазонов. Иногда в летние месяцы область F распадается на два слоя - F1 и F2. Слой F1 может занимать высоты от 200 до 250 км, а слой F2 как бы “плавает” в интервале высот 300 . 400 км. Обычно слой F2 ионизирован значительно сильнее слоя F1. Ночью слой F1 исчезает, а слой F2 остаётся, медленно теряя до 60 % своей ионизации.

Ниже области F на высотах от 90 до 150 км расположена область E, ионизация которой происходит под воздействием мягкого рентгеновского излучения Солнца. Обычно степень ионизации области E ниже, чем области F. Однако днём приём станций низкочастотных КВ диапазонов 31 и 25 м происходит при отражении сигналов от области E. Обычно это станции, расположенные на расстоянии 1000 . 1500 км. Ночью в области E ионизация резко уменьшается, но и в это время она продолжает играть заметную роль в приёме сигналов станций диапазонов 41, 49 и 75 м.

Большой интерес для приёма сигналов высокочастотных КВ диапазонов 16, 13 и 11 м представляют образующиеся в области E прослойки (точнее облака) сильно повышенной ионизации. Площадь этих облаков может изменяться от единиц до сотен квадратных километров. Этот слой повышенной ионизации получил название - спорадический слой E и обозначается Es. Облака Es могут перемещаться в ионосфере под воздействием ветра и достигать скорости до 250 км/час. Летом в средних широтах в дневное время происхождение радиоволн за счёт облаков Es за месяц бывает 15 . 20 дней. В районе экватора он присутствует почти всегда, а в высоких широтах обычно появляется ночью. В годы низкой солнечной активности, когда нет прохождения на высокочастотный КВ диапазонах, иногда, как подарок, на диапазонах 16, 13 и 11 м с хорошей громкостью вдруг появляются дальние станции, сигналы которых многократно отразились от Es.

Самая нижняя область ионосферы - область D расположена на высотах между 50 и 90 км. Здесь сравнительно мало свободных электронов. От области D хорошо отражаются длинные и средние волны, а вот сигналы станций низкочастотный КВ диапазонов сильно поглощаются. Это днём, а после захода Солнца ионизация очень быстро исчезает и появляется возможность принимать дальние станции в диапазонах 41, 49 и 75 м, сигналы которых отражаются от слоёв F2 и E.

Из изложенного выше стала понятна роль отдельных слоёв ионосферы а распространении сигналов КВ радиостанций. Необходимо добавить, что если сигнал отразился от слоя E ( или Es ), то скачок не превышает 2000 км, а от слоя F ( точнее F2 ) - 4000 км. Скачков может быть несколько, и тогда к вашему радиоприёмнику приходят сигналы от вещательных станций, отстоящих на тысячи километров. На дневной стороне Земли такой сигнал довольно сильно ослабляется при многократном прохождении через область D. За один скачок это случается дважды. Чем ниже частота, тем это ослабление заметнее. Но это единственный путь волны в ионосфере по пути от передатчика к вашему приёмнику. Иногда создаются такие условия, при которых волна, отразившись от слоя F2, не возвращается обратно к Земле, а распространяется, отражаясь попеременно от слоёв E(Es) и F2. Волна как бы попала в ионосферный волновод и проходит многие тысячи километров при относительно малом ослабление.

А вот подходящие условия для выхода волны из этого волновода обычно образуются в месте приёма при восходе или заходе Солнца. Обычно это даёт возможность принимать станции, расположенные на противоположный точке земного шара. Это явление наиболее явно выражено на низкочастотных КВ диапазонах. Продолжительность такого приёма в диапазоне 75 м может быть около часа. При переходе на более коротковолновые диапазоны это время сокращается.

Законы распространения радиоволн в свободном пространстве сравнительно просты, но чаще всего радиотехника имеет дело не со свободным пространством, а с распространением радиоволн над земной поверхностью. Как показывают и опыт и теория, поверхность Земли сильно влияет на распространение радиоволн, причем сказываются как физические свойства поверхности (например, различия между морем и сушей), так и ее геометрическая форма (общая кривизна поверхности земного шара и отдельные неровности рельефа — горы, ущелья и т. п.). Влияние это различно для волн разной длины и для разных расстояний между передатчиком и приемником. Влияние, оказываемое на распространение радиоволн формой земной поверхности, понятно из предыдущего. Ведь мы имеем здесь, в сущности, разнообразные проявления дифракции идущих от излучателя волн (§ 41),— как на земном шаре в целом, так и на отдельных особенностях рельефа. Мы знаем, что дифракция сильно зависит от соотношения между длиной волны и размерами тела, находящегося на пути волны. Неудивительно поэтому, что кривизна земной поверхности и ее рельеф по-разному сказываются на распространении волн различной длины. Так, например, горная цепь отбрасывает «радиотень» в случае коротких волн, в то время как достаточно длинные (в несколько километров) волны хорошо огибают это препятствие и на горном склоне, противоположном радиостанции, ослабляются незначительно (рис. 147).

Рис. 147. Гора отбрасывает «радиотень» в случае коротких волн. Длинные волны огибают гору Что касается земного шара в целом, то он чрезвычайно велик даже по сравнению с наиболее длинными волнами, применяемыми в радио. Очень короткие волны, например метровые, вообще не заворачивают сколько-нибудь заметно за горизонт, т. е. за пределы прямой видимости. Чем волны длиннее, тем лучше они огибают поверхность земного шара, но и самые длинные из применяемых волн не могли бы. благодаря дифракции завернуть так сильно, чтобы обойти вокруг земного шара — от нас к антиподам. Если, тем не менее, радиосвязь осуществляется между любыми точками земного шара, причем на волнах самой различной длины, то это возможно не из-за дифракции, а по совсем другой причине, о которой мы скажем немного дальше. Влияние физических свойств земной поверхности на распространение радиоволн связано с тем, что под воздействием этих волн в почве и в морской воде возникают электрические токи высокой частоты, наиболее сильные вблизи антенны передатчика. Часть энергии радиоволны расходуется на поддержание этих токов, выделяющих в почве или воде соответствующее количество джоулева тепла. Эти потери энергии (а значит, и ослабления волны из-за потерь) зависят, с одной стороны, от проводимости почвы, а с другой — от длины волны. Короткие волны затухают значительно сильнее, чем длинные. При хорошей проводимости (морская вода) высокочастотные токи проникают на меньшую глубину от поверхности, чем при плохой (почва), и потери энергии в первом случае существенно меньше. В результате дальность действия одного и того же передатчика оказывается при распространении волн над морем значительно (в несколько раз) большей, чем при распространении над сушей. Мы уже отметили, что распространение радиоволн на очень большие расстояния нельзя объяснить дифракцией вокруг земного шара. Между тем дальняя радиосвязь (на несколько тысяч километров) была осуществлена уже в первые годы после изобретения радио. В настоящее время каждый радиолюбитель знает, что длинноволновые (X больше 1 км) и средневолновые (l от 100 м до 1 км) станции зимними ночами слышны на расстоянии многих тысяч километров, в то время как днем, особенно в летние месяцы, эти же станции слышны на расстоянии всего в несколько сот километров. В диапазоне коротких волн (l от 10 до 100 м) положение иное. Здесь в любое время суток и любое время года можно найти такие длины волн, на которых надежно перекрываются любые расстояния. Для обеспечения круглосуточной связи при этом приходится в разное время суток работать на волнах различной длины. Зависимость дальности распространения радиоволн от времени года и суток заставила связать условия распространения радиоволн на Земле с влиянием Солнца. Эта связь в настоящее время хорошо изучена и объяснена. Солнце испускает наряду с видимым светом сильное ультрафиолетовое излучение и большое количество быстрых заряженных частиц, которые, попадая в земную атмосферу, сильно ионизуют ее верхние области. В результат® образуется несколько слоев ионизованных газов, расположенных на различных высотах (100 км, 200—300 км).

Рис. 148. Волна идет между Землей и ионосферой Наличие таких слоев дало основание к тому, чтобы назвать верхние слои земной атмосферы ионосферой. Присутствие ионов и свободных электронов придает ионосфере свойства, резко отличающие ее от остальной атмосферы. Сохраняя способность пропускать видимый свет, инфракрасное излучение и метровые радиоволны, ионосфера сильно отражает более длинные волны; для таких волн (l больше 10—15 м) земной шар оказывается окруженным как бы сферическим «зеркалом», и распространение этих радиоволн происходит между двумя отражающими сферическими поверхностями — поверхностью Земли и «поверхностью» ионосферы (рис. 148). Именно поэтому радиоволны получают возможность огибать земной шар. Конечно, не следует понимать слова «поверхность сферического зеркала ионосферы» буквально. Никакой резкой границы у ионизованных слоев нет, правильная сферическая форма тоже не соблюдается (по крайней мере, одновременно вокруг всего земного шара); ионизация различна в разных слоях (в верхних она больше, чем в нижних), и сами слои состоят из непрерывно движущихся и меняющихся «облаков». Такое неоднородное «зеркало» не только отражает, но и поглощает и рассеивает радиоволны, причем опять-таки различно в зависимости от длины волны. Кроме того, свойства «зеркала» меняются с течением времени. Днем при действии солнечного излучения ионизации значительно больше, чем ночью, когда происходит только воссоединение положительных ионов и отрицательных электронов в нейтральные молекулы (рекомбинация). Особенно велико различие в ионизации днем и ночью в нижних слоях ионосферы. Здесь плотность воздуха выше, столкновения между ионами и электронами происходят чаще и рекомбинация протекает более интенсивно. В течение ночи ионизация нижних слоев ионосферы может успеть упасть до нуля. Ионизация различна и в зависимости от времени года, т. е. от высоты подъема Солнца над горизонтом. Рис. 149. Различные пути волны от передатчика к приемнику Изучение суточных и сезонных изменений состояния ионосферы позволило не только объяснить, но и предсказывать условия прохождения радиоволн различной длины в разное время суток и года (радиопрогнозы). Наличие ионосферы не только делает возможной коротковолновую связь на большие расстояния, но и позволяет радиоволнам иногда обогнуть весь земной шар, и даже несколько раз. Из-за этого возникает своеобразное явление при радиоприеме, так называемое радиоэхо, при котором сигнал воспринимается приемником несколько раз: после прихода сигнала по кратчайшему пути от передатчика могут быть слышны повторные сигналы, обогнувшие земной шар. Часто случается, что волна доходит от передатчика к приемнику по нескольким различным путям, испытав различное число отражений от ионосферы и земной поверхности (рис. 149). Очевидно, волны, идущие от одного и того же передатчика, когерентны и могут интерферировать в месте приема, ослабляя или усиливая друг друга в зависимости от разности хода. Так как ионосфера не является абсолютно устойчивым «зеркалом», а меняется с течением времени, то меняется и разность хода волн, пришедших по разным путям от передатчика к приемнику, в результате чего усиление колебаний сменяется их ослаблением, потом опять усилением и т. д. Можно сказать, что интерференционные полосы «ползают» над поверхностью Земли, и приемник оказывается то в максимуме, то в минимуме колебаний. В принимаемой передаче получается при этом смена хорошей слышимости и замираний приема, при которых слышимость может падать до нуля. Аналогичное явление наблюдается иногда на экране телевизора, если над окрестностью приемной антенны пролетает самолет. Отраженная самолетом радиоволна интерферирует с волной от передающей станции, и мы видим, как изображение «мигает» из-за того, что интерференционные «полосы» поочередного усиления и ослабления сигнала пробегают (из-за движения самолета) мимо приемной антенны. Заметим, что при приеме телевизионной передачи в городе довольно часто наблюдается удвоение (и даже «размножение») изображения на экране кинескопа: оно состоит из двух или нескольких изображений, в различной степени сдвинутых по горизонтали друг относительно друга. Это результат отражения радиоволны от домов, башен и т. п. Отраженные волны проходят более длинный путь, чем расстояние между передающей и приемной антеннами, и поэтому запаздывают, давая картину, сдвинутую в направлении развертки электронного пучка в кинескопе. В сущности, мы здесь воочию наблюдаем результат распространения радиоволн с конечной скоростью 300 км/с. Прозрачность ионосферы для радиоволн, длина которых меньше 10 м, позволила обнаружить радиоизлучение, приходящее от внеземных источников. Возникла и с 40-х гг. нашего века быстро развивается радиоастрономия, открывшая новые возможности для изучения Вселенной, сверх тех, какими располагает обычная (оптическая) астрономия. Строится все больше радиотелескопов, увеличиваются размеры их антенн, повышается чувствительность приемников и в результате непрерывно возрастает количество и разнообразие открытых внеземных радиоисточников. Оказалось, что радиоволны излучают и Солнце, и планеты, а за пределами нашей Солнечной системы — многие туманности и так называемые сверхновые звезды. Множество источников радиоизлучения открыто вне нашей звездной системы (Галактики). В основном — это другие галактические системы, причем лишь небольшая их доля отождествлена с оптически наблюдаемыми туманностями. «Радиогалактики» обнаружены и на таких больших расстояниях от нас (многие миллиарды световых лет), которые находятся за пределами досягаемости самых сильных современных оптических телескопов. Были открыты интенсивные источники радиоизлучения, обладающие очень малыми угловыми размерами (доли угловой секунды). Первоначально их считали особого рода звездами, принадлежащими нашей Галактике, и поэтому назвали квазизвездными источниками или квазарами. Но с 1962 г. стало ясно, что квазары — это внегалактические объекты с огромной мощностью радиоизлучения. Отдельные, или, как говорят, дискретные радиоисточники нашей Галактики излучают широкий спектр длин волн. Но было обнаружено и «монохроматическое» радиоизлучение с длиной волны l=21 см, испускаемое межзвездным водородом. Исследование этого излучения позволило найти общую массу межзвездного водорода и установить, как он распределен по Галактике. В самое последнее время удалось обнаружить монохроматическое радиоизлучение на длинах волн, свойственных другим химическим элементам. У всех источников радиоизлучения, о которых говорилось выше, интенсивность очень постоянна. Лишь в некоторых случаях (в частности, у Солнца) наблюдаются на общем постоянном фоне отдельные беспорядочные вспышки радиоизлучения. 1968 г. был ознаменован новым радиоастрономическим открытием большого значения: были обнаружены источники (находящиеся в большинстве своем в пределах Галактики), излучающие строго периодические импульсы радиоволн. Эти источники получили название пульсаров. Периоды повторения им. пульсов у разных пульсаров различны и составляют от нескольких секунд до нескольких сотых долей секунды и даже меньше. Характер радиоизлучения пульсаров получает, по-видимому, наиболее правдоподобное объяснение, если допустить, что пульсары — это вращающиеся звезды, состоящие в основном из нейтронов (нейтронные звезды). В обнаружении и возможности наблюдения таких звезд и состоит большое научное значение этого радиоастрономического открытия. Кроме приема собственного радиоизлучения тел Солнечной системы, применяется также их радиолокация. Это так называемая радиолокационная астрономия. Принимая отраженные от какой-либо из планет радиосигналы мощных локаторов, можно очень точно измерять расстояние до этой планеты, оценивать скорость ее вращения вокруг оси и судить (по интенсивности отражения радиоволн различной длины) о свойствах поверхности и атмосферы планеты. Отметим в заключение, что прозрачность ионосферы для, достаточно коротких радиоволн позволяет также осуществлять все виды радиосвязи с искусственными спутниками Земли и космическими кораблями (собственно связь, радиоуправление, телевидение, а также телеметрия — передача на Землю показаний различных измерительных приборов). По той же причине можно использовать теперь метровые радиоволны для связи и телевидения между сильно удаленными друг от друга пунктами земной поверхности (например, между Москвой и нашими дальневосточными городами), применяя однократную ретрансляцию передач специальными спутниками, на которых установлена приемно-передающая радиоаппаратура.
