Погода в Санкт-Петербурге | Pogoda78.ru

Время твердения (схватывания, застывания) бетона в зависимости от температуры

Время твердения (схватывания, застывания) бетона в зависимости от температуры

Заливка бетона в холодное и жаркое время года требует особых навыков и знаний, т.к. работы с цементной смесью осложняются, а период ее высыхания резко уменьшается или возрастает. Изменение скорости твердения бетона в зависимости от температуры обусловлено замедлением процессов гидратации и удержанием большого количества жидкости в толще материала.

Для ускорения застывания и предупреждения дефектов используются специальные строительные приемы, полимерные и противоморозные добавки.

Стадии набора прочности бетонной конструкцией

Схватывание и твердение растворов на основе цемента обусловлено его химическим взаимодействием с водой. Силикаты, алюминаты и алюмоферриты, которые входят в состав портландцемента, обеспечивают повышение прочности на различных стадиях отверждения.

Скорость химических реакций зависит от наличия катализаторов (специальных добавок) и температуры.

Стадия схватывания

В состав цементного порошка входит трехкальциевый алюминат (3СаО*Al2O3), трехкальциевый силикат (алит, 3СаО*SiO2), двухкальциевый силикат (белит, 2CaO*SiO2) и алюмоферрит. Алит, который занимает большую часть массы портландцемента, участвует в обеих стадиях отверждения. При затворении водой и в начале стадии схватывания он выделяет тепло, которое увеличивает скорость реакции.

Стадия схватывания проходит в первые часы после заливки опалубки. Скорость начала реакции и длительность процесса зависят от состава смеси и температуры воздуха. При нормальных температурах (+18…+22°С) бетон схватывается через 2,5-3 часа. Из них 1,5-2 часа проходит до начала реакции, а 1 час уходит непосредственно на схватывание.

В горячей среде схватывание происходит активнее и начинается более быстро. Весь процесс может занять менее 1-2 часов, из которых реакция — 15-20 минут.

Стадия твердения

Стадия формирования бетонного камня начинается по завершении схватывания. Твердение материала происходит за счет удаления свободной воды. Часть жидкости испаряется во внешнюю среду, а другая — связывается с молекулами силикатов и алюминатов, образуя стойкие комплексы. Чтобы не нарушить баланса между связываемой и испаряющейся водой, нужно обеспечить оптимальную влажность и температуру среды.

Основным реагентом на стадии твердения является алит. Белит обеспечивает постепенное упрочнение материала в процессе эксплуатации: за счет его свойств прочность материала через 2-3 года может составлять до 250% прочности после твердения.

Стандартный срок затвердевания бетона

Стандартное время застывания бетона составляет 28-30 дней. Нормальные условия для отверждения — температура +15…+22°С и влажность 60-100%. Длительность отверждения зависит от условий процесса, марки бетона и наличия дополнительных добавок в растворе.

Зависимость времени набора прочности от марки бетонной смеси

Повышение прочности бетона на сжатие коррелирует с увеличением вязкости смеси. Это означает, что с увеличением марки материала время схватывания и твердения сокращается.

Продолжительность реакций для бетона разных марок

Марка материала	Время схватывания, часов	Время твердения, суток
М100	3-3,5	До 30
М200	2-2,5	14-25
М300	1,5-2	7-14
М400	1-2	4-7
М500	<1	2-4

Продолжительность набора прочности зависит от состава смеси, влажности, температуры внешней среды и материала.

Марка и назначение раствора определяют и критическую прочность бетонного камня. Это значение, по достижении которого конструкция продолжит твердеть после замерзания без потери эксплуатационных свойств. Данный показатель зависит от марки следующим образом:

• для бетона М100 и М150 он соответствует 50%;
• для М200, М250, М300 и М350 — 40%;
• для М400, М450 и М500 — 30%;
• для нагруженных конструкций (вне зависимости от марки) — 70%.

Если в момент замерзания образец имеет соответствующий уровень прочности на сжатие, то температурные перепады незначительно повлияют на его прочность. При замерзании на ранних стадиях твердения без применения противоморозных добавок прочность готовой конструкции падает не менее чем на 50%. Например, для марки М200 критической точкой прочности является 80 кгс/см² или 8 МПа.

Наиболее часто для фундаментов и нагруженных конструкций используются марки бетона от М300. Снятие опалубки со стандартных конструкций допускается через 4-5 дней при наличии щелей между щитами формы и бетоном. Для перекрытий и лестниц длиной не более 6 м время выдержки продлевается до 14 дней, для длинных лестниц — до 28 дней. Мосты, дамбы и другие ответственные и тяжело нагруженные конструкции выдерживаются в форме до 90 дней.

Специальные добавки

Существует два типа добавок, регулирующих процесс твердения раствора:

1. Ускоряющие. Реагенты этого типа сокращают время до начала схватывания на 30-40%, ускоряют затвердевание и улучшают прочностные свойства материала. Они добавляются в смесь при промышленной штамповке бетонных изделий, заливке фундаментов, перекрытий и иных строительных конструкций при пониженных температурах. Наиболее дешевые ускоряющие добавки — это хлористый кальций и поташ (углекислый калий). В перечень востребованных строительных составов для ускорения отверждения входят: Релаксор, Аддимент В3, Форт-УП2, Поззолит-100, Конкрит-Ф и др.
2. Замедляющие. Пластификаторы и замедлители схватывания положительно влияют на удобоукладываемость и подвижность раствора. Они применяются при доставке бетона в передвижных смесителях, задержках в строительстве и заливке конструкций при температуре выше +25…+30°С. Пластифицирующие свойства замедлителей позволяют отказаться от виброуплотнения при укладке бетона с малой подвижностью. Наиболее распространенными замедляющими добавками являются НТФ-кислота, цитрат и глюконат натрия, Линамикс, SikaPlast 520 N, Frem Linas 200 и др.

При заливке в условиях низких температур используются противоморозные реагенты. Они понижают температуру замерзания воды, препятствуя ее фазовым переходам при 0…+4°С.

В зависимости от вида и концентрации добавок они позволяют работать с бетонным раствором при температуре до -15…-25°С. К морозоустойчивым реагентам относятся нитрит натрия, нитрат-нитрит кальция, карбамид и др.

Набор прочности бетона в зависимости от температуры

Температура окружающей среды определяет скорость реакций, которые формируют бетонный камень. Повышенная температура воздуха смещает баланс в сторону испарения жидкости, а пониженная — тормозит процессы гидратации в растворе.

При высоких температурах

Для профилактики неравномерности и быстрого высыхания в бетон добавляются замедляющие добавки, а готовая конструкция смачивается в процессе застывания.

Высокая температура и влажность применяются при производстве стандартных бетонных изделий в автоклавах. Такие условия обеспечивают быстрое схватывание и максимальное твердение конструкций.

В прохладное время

При низких температурах раствор долго схватывается, а затем в течение длительного времени остается хрупким по сравнению с марочной прочностью. Химические реакции происходят до температуры фазовых превращений воды.

При отрицательной температуре

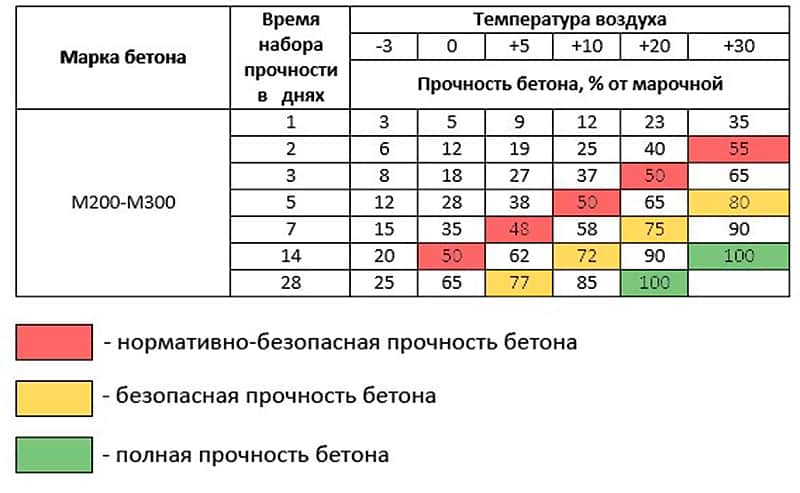

Набор прочности бетона при различных температурах

Срок застывания, суток	Доля от 28-суточной прочности, достигнутой при оптимальных условиях твердения
	При -3°С	При 0°С	При +5°С	При +10°С	При +20°С	При +30°С
1	3	5	9	12	23	35
2	6	12	19	25	40	55
3	8	18	27	37	50	65
5	12	28	38	50	65	80
7	15	35	48	58	75	90
14	20	50	62	72	90	100
28	25	65	77	85	100

В таблице рассмотрен набор прочности материала марок М200 и М300.

Снижение вязкости раствора

Во время схватывания бетонный раствор сохраняет свою пластичность. При движении в стационарной или подвижной бетономешалке смесь проявляет свойство тиксотропии — уменьшения вязкости состава при постоянной динамической нагрузке.

Слишком длительное перемешивание приводит к «перевариванию» бетона и снижению конструктивной прочности готовой конструкции. Чтобы сохранить подвижность раствора и избежать негативных эффектов, в смесь добавляются пластификаторы. Они удлиняют периоды схватывания и застывания.

Зависимость уровня набора прочности от показателей температуры материала

Низкая температура ингредиентов отрицательно влияет на эксплуатационные характеристики бетонного камня. Если для смешивания используется холодная вода и наполнитель, то последующий уход за конструкцией не сможет обеспечить марочную прочность.

При температуре менее 10°С рекомендуется подогревать воду, которая применяется для изготовления. Если показатель термометра соответствует -5…0°С или ниже, то необходимо подогревать и мелкий наполнитель (речной песок).

Для сокращения времени схватывания и расходов на подогрев бетона в опалубке компоненты разогреваются до предельно допустимого уровня. Максимальное значение определяется составом и маркой портландцемента. При нагреве выше этой температуры готовая смесь будет реагировать менее интенсивно, что скажется на прочности конструкции.

Предельная температура компонентов бетонного раствора

Рекомендации по ускорению процесса

Соблюсти необходимые условия для заливки не всегда возможно: в жаркую и холодную погоду температура отклоняется от оптимальной не менее чем на 15-20°С, а влажность может составлять ниже 60%.

При заливке фундамента строители прибегают к мерам защиты бетона на этапе смешивания, но редко дополнительно подогревают готовую конструкцию. Это обусловлено тем, что основа здания должна пройти этапы усадки и стабилизации грунта. В этом случае возникшие дефекты не скажутся на прочности дома, а будут устранены с помощью дополнительного слоя бетона.

Твердение бетона в зависимости от температуры

Время застывания бетона в зависимости от температуры, минимальная температура

Прочность бетона – это главная его характеристика, благодаря которой удается определить качество монолитно сооружения. Причина в том, что прочность напрямую связан со структурой бетонного камня. Процесс твердение бетона очень сложный. В ходе таких мероприятий происходит взаимодействие цемента и воды.

Здесь указано сколько времени застывает бетон.

Результатом гидратации цемента становится образование новых соединений, а также формирование бетонного камня. В результате твердения бетон становится прочнее, но набирается прочность не сразу, а постепенно. Для этого может понадобиться не один месяц.

Условия

Перед тем как перейти к строительным работам, необходимо учитывать конкретные условия, которые определенным образом влияют на длительность твердения бетона.

Время года

Большой процент влияния на застывание бетонного раствор оказывают окружающие факторы. С учетом температурного режима и атмосферной важности время застывания и полноценной сушки может составить несколько дней, но это при условии, что все мероприятии проходили в летнее время. Но в этом случае имеется свой недостатком, который заключается в невысокой прочность полученной конструкции. Если работы проводились в зимнее время, то конструкция будет удерживать большое количество влаги в течение месяца.

Бетон м200 цена и другие технические данные указаны в статье.

На видео рассказывается о времени застывания бетона в зависимости от температуры:

Бетон марки м200 технические характеристики и другие данные указаны в статье.

Длительность затвердевания бетона во многом определяется плотностью укладки строительного состава. Конечно, чем выше ее показатель, тем медленно осуществляется выход воду из структуры, а показатели гидратации цемента будут лучше. В промышленном строительстве такой проблеме уже было найдено решение. В этом случае задействуют виброобработку, в домашних условиях имеется альтернативный вариант – стыкование.Процесс утрамбовки

Необходимо отметить, что стяжку с высокими показателями плотности очень тяжело резать и сверлить. Здесь не обойтись без такого оборудования, как буры с алмазными напылением. Если применять сверла с обычным наконечником, то они сразу же выходят из строя.

Какова прочность бетона в15 указано в статье.

Состав

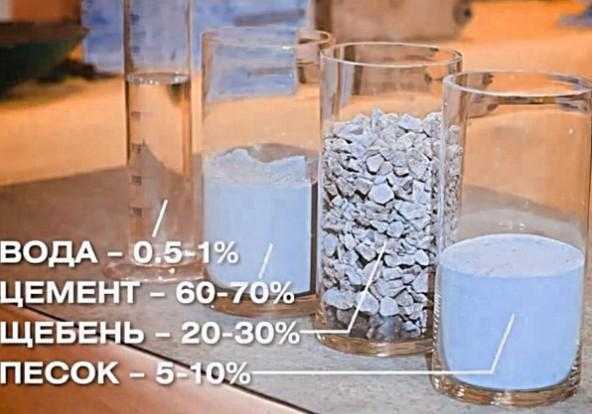

На фото показан состав бетона

Компоненты, которые находятся в составе цементной смеси, также оказывают немаловажную роль на время схватывание бетона. Если в составе находится большое количество пористых материалов, то процесс обезвоживания конструкции будет происходить намного медленнее. Если в составе преобладают такие компоненты, как песок и гравий, то вся вода начнет быстрее выходить из раствора.

Каково время набора прочности бетона, можно узнать из статьи.

Для того чтобы сделать процесс испарения благи из бетона медленнее, а также улучшить его прочностные показатели, стоит задействовать специальные добавки. Как правило, это бетонит, мыльный состав. Конечно, это потребует небольших денежных затрат, но зато вы сможете защитить свою конструкцию от преждевременного пересыхания.

Каков состав бетона для отмостки лучшего всего применять указано в статье.

Обеспечение условий затвердения

Когда нужно добиться длительного нахождения влаги в цементной смеси, то стоит выполнить монтаж гидроизоляционного материала на опалубку. При условии, что формовочный каркас выполнен из пластика, укладывать дополнительный слой гидроизоляции нет смысла. Демонтаж опалубки стоит производить только по прошествии 8-10 дней. За этот период бетон уже успел схватиться и дальше может сохнуть без опалубки.

Добавки

Для задержания воды в бетоне можно вводить в строительную смесь различные модифицирующие добавки. Если необходимо добиться быстрого застывания и уже ходить по залитой конструкции, стоит добавлять к раствору особые ингредиенты, позволяющие добиться быстрой сцепки.

Низкий уровень испарения

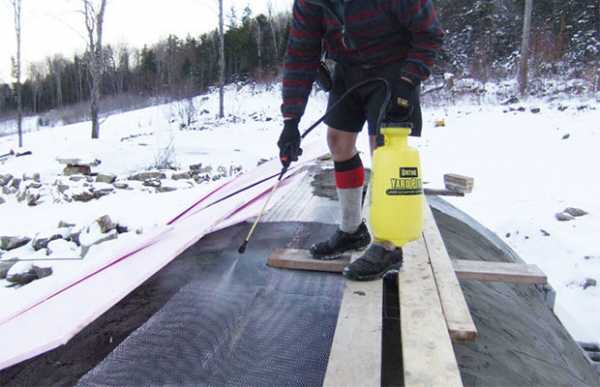

Когда бетонный раствор схватился, его сразу накрывают полиэтиленовой пленкой. Благодаря таким мероприятиям удается задержать влагу в бетону в первые дни после установки конструкции. Раз в 3 дня пленку нужно удалять и обрабатывать поверхность водой.

Расчет времени прогрева бетона в зимнее время указано в статье.

Когда момента заливки пройдет 20 дней, то пленку можно убрать насовсем и подождать, пока стяжка полностью высохнет при обычных условиях. Как правило, это занимает 28-30 дней. Уже по прошествии этого срока по основанию можно ходить и даже устанавливать различные строительные конструкции.

Время застывания при разной температуре

Необходимо обозначить, что время схватывания бетона в опалубке может достигать до 7 дней. Только после этого опалубка может быть демонтирована. В таком случае удается сохранить целостность бетонной конструкции. Но в большинстве случаев этот показатель зависит от марки бетона, а также температурных условий.

В данной статье указано сколько идет цемента на 1 куб бетона.

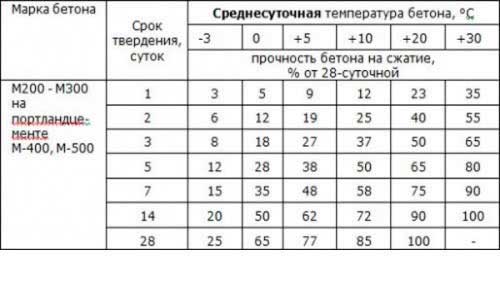

Таблица 1 – Время твердения бетона в зависимости от температуры

Марка бетона	Время затвердения бетона	Среднесуточная температура бетона, оС
-3	0	+5	+10	+20	+30
Прочность бетона на сжатие, % от 28-суточной
М200-М300 на основе портландцемента М400-М500	1	3	5	9	12	23	35
2	6	12	19	25	40	55
3	8	18	27	37	50	65
5	12	28	38	50	65	80
7	15	35	48	58	75	90
14	20	50	62	72	90	100
28	25	65	77	85	100	—

Минимальная температура

Осуществлять заливку бетона в холодное время года можно только при условии, что обеспечена необходимая гидро- и теплоизоляция конструкции после монтажных работ. По той причине, что низкие температуры замедляют процесс гидратации, а, следовательно, и набор прочностных характеристик, то очень важно строго выждать необходимое время. Как правило, при температурном режиме -5 градусов, для набора прочности понадобиться увеличить время в 5-7 раз, в отличие от рекомендуемой температуре в 20 градусов.

В статье описан подбор состава тяжелого бетона.

На видео рассказывается о минимальной температуре застывания бетона:

Поэтому выполнять заливку фундамента в зимнее время необходимо только при условии, что вы знаете, как правильно заливать бетон в мороз. Главное условие – это соблюдение все правил, тогда качество заливки будет не хуже, чем в благоприятные дни.

Опытные строители не экономят на строительстве и используют бетононасос. Кроме этого, важно выполнять правильный уход за бетоном. При заливке во время морозов в состав смеси стоит добавлять морозоустойчивые присадки и утеплить опалубку. После этого стоит осуществлять прогревания бетонированной площадки. Если все эти условия будут соблюдены, то будет совершенно неважно, при каком температурном режиме будет происходить заливка бетона.

Узнать сколько весит куб бетона м400 можно в данной статье.

Процесс заливки фундамент – это очень сложный процесс. Для обеспечения необходимой прочности стоит правильно выждать время затвердения. Если влажность из конструкции испариться раньше указанного срока, то прочностные показатели будут незначительные, что приведет к ухудшению качеств будущей постройки.

Скорость твердения бетона

В данном материале содержится таблица затвердевания и подробная информация по тому, каким образом можно увеличить скорость твердения бетона. Данная таблица послужит вам при определении сроков работ.

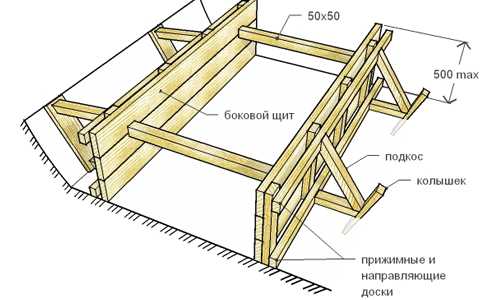

Схема опалубки для заливки.

Неизбежным процессом является твердение после заливки. Качество изделия, которое было залито, будет напрямую зависеть от мероприятий, которые были проведены в момент твердения смеси.

После начала схватывания и укладки смесь должна выстаиваться в условиях, которые способны обеспечить набор необходимой прочности и качества.

Твердение – достаточно сложный физико-химический процесс. Он происходит при взаимодействии воды и цемента. Вода будет проникать в частицы цемента постепенно, в связи с чем скорость застывания будет довольно маленькой. Для того чтобы изготовить бетон высокой прочности, следует создать хорошие условия твердения. К подобным условиям следует отнести относительную влажность окружающего воздуха не меньше чем 90% и плюсовую температуру (18-22°C). Данные условия твердения могут быть созданы в специальной камере либо достигнуты с помощью засыпки опилками или увлаженным песком.

В процессе твердения во влажной среде прочность его будет гораздо выше, чем при твердении его на открытом воздухе, потому что во втором случае вода из смеси будет полностью испаряться, и это приведет к тому, что нужную крепость смесь не получит, следовательно, такой процесс твердения нельзя считать качественным. Это может происходить из-за того, что сердцевина многих зерен цемента может не успевать вступать в химическую реакцию с водой. Следовательно, нельзя допускать преждевременного высыхания.

В летний и весенний периоды для того, чтобы сохранить влагу, на поверхность его следует нанести битумную эмульсию, помимо того, укрыть бетон при помощи полиэтиленовых пленок.

Рост прочности напрямую будет зависеть от температурного режима твердения. Если температура ниже нормальной, твердение будет замедляться, а если имеется минусовая температура, то твердение и вовсе прекратится. При повышенной влажности и температуре подобный процесс будет происходить несколько быстрее. При нормальных условиях твердения через 7-14 дней приготовления бетон может достигнуть 60-70% собственной 28-дневной прочности.

Во время процесса твердения объем его будет изменяться, потому что смесь, затвердевая, будет давать усадку. Усадка в поверхностных зонах может происходить несколько быстрее, чем во внутренних, следовательно, если имеется недостаток влаги во время твердения, на поверхности могут начать появляться усадочные трещины. Трещины маленьких размеров, которые снижают прочность и качество, могут возникать и из-за неравномерного прогрева блока в процессе выделения тепла при цементном схватывании.

Увеличение скорости схватывания

Схема заливки фундамента.

Скорость застывания будет играть большую роль в процессе проведения строительных работ. В некоторых случаях необходимо ускорить время затвердевания, к примеру, если потребуется быстрая эксплуатационная нагрузка на конструкцию либо же при бетонировании в зимний период времени. В подобном случае следует использовать добавки-ускорители, которые необходимо вводить в при изготовлении.

Для ускорения твердения сборного железобетона данную смесь чаще всего обрабатывают при помощи использования пара либо электрического тока. В конце материала содержится таблица, которая показывает процент прочности, который способен набрать бетон за определенный промежуток времени.

Опыты показали, что повышение температуры до 95°C практически не приведет к ускорению затвердевания на заводских портландцементах. Однако введение добавки к портландцементу, которая состоит из 25% тонкомолотого трепела либо гранулированного шлака, способно обеспечить эффективность повышения температур пропаривания до 95°C.

Читайте также: Время застывания цемента

Стоит заметить, что именно в связи с проблемами твердения цемента в северных районах Российской Федерации цены на частные дома и коттеджи гораздо выше, чем в центральных.

Пропаривание на высокоростных цементах и при низком ВЦ при температурах 80°C на протяжении 7 часов (следует также добавить 3 часа на подъем температур и 2 часа на остывание) чаще всего способно обеспечить получение прочности до 50-75%. С увеличением длительности пропаривания в дальнейшем с 7 до 13 часов появится возможность прироста прочности до 70-80%.

Таблица ускорителей и замедлителей схватывания смесей.

Следовательно, эффективность увеличения срока пропаривания падает. Вовсе не целесообразным оказывается более продолжительный срок обработки теплом подобного бетона при 80°C. Стоит заметить, что затраты портландцементов в подобных случаях составляют 300 и 500 кг на 1 м³. Малоподвижная смесь изготавливается на москворецком песке и гранитном щебне хорошего качества.

При введении гранулированного тонкомолотого шлака эффективность пропаривания способна сохраниться до 1 суток, а при добавлении молотого трепела данный срок может достигать всего 12 часов. Если уменьшить водоцементное отношение и увеличить жесткость смеси, которая укладывается, кратковременный эффект пропаривания будет возрастать. Соответственно, в процессе работы с высокопрочными материалами срок пропаривания может значительно сократиться.

Усадка смеси

В период выдерживания вода в середине смеси будет перемещаться и выпариваться в наружную среду, в связи с чем произойдет уменьшение в объеме, то есть процесс, который называется усадкой. Данный процесс в большинстве случаев происходит неравномерно. В связи с этим будут появляться небольшие усадочные трещины.

График усадки при высыхании образцов.

Образование трещин будет происходить и в связи с неравномерным разогревом смеси вследствие выделения теплоты в процессе гидратации цементов. Трещины способны значительно влиять на качество, прочность и долговечность подобных конструкций.

На интенсивность твердения может влиять и температура. В случае если температура ниже, чем нормальная (20 +/- 2°C), процесс чаще всего замедляется. При отрицательных температурах процесс практически останавливается. В случае повышения температурного режима твердение ускорится в условиях недостаточной влажности.

Факторы ухудшения качества

К ухудшению качества конструкций могут привести удары либо вибрация в начальном периоде твердения – они будут нарушать структуру, которая была вновь создана. Стоит понимать, что нужен правильный уход. Только в таком случае таблица предоставит правильные показатели.

Для того чтобы бетон имел возможность набрать необходимую прочность и качество, за ним нужен надлежащий и качественный уход. Необходимо поддерживать соответствующий температурный режим твердения, оберегать затвердевающую конструкцию от различных механических воздействий, предотвращать возможности возникновения температурно-усадочных трещин и деформаций.

Несоблюдение подобных условий твердения чаще всего приводит к получению конструкции самого низкого качества, а иногда и вовсе к ее разрушению. Случиться данное может и при условии укладки бетона высокого качества и правильного выполнения полностью всех арматурных, бетонных и опалубочных строительных работ. Крайне важно ухаживать за затвердевающим бетоном во время первых дней после того, как была выполнена укладка.

Рекомендации по уходу

Для того чтобы предотвратить появление трещин, следует проводить укрывание и полив максимум через 10-12 часов. Во время ветреной погоды либо жары – через 2-3 часа после выполнения процесса укладки (подобные нормы не касаются ухода за смесью в зимний период времени либо при жарком и сухом климате). В летний период времени в условиях умеренной климатической зоны при теплой сухой погоде бетон на основе обыкновенного портландцемента следует поливать на протяжении 7 дней. При этом на глиноземном поливать следует всего 3 дня, а на шлакопортландцементе – в течение 14 суток.

Читайте также: Значение водоцементного соотношения бетонной смеси

В случае если температура воздуха более 15 градусов, в дневное время в первые 3 дня бетон следует поливать каждые 3 часа, а в ночное время – только 1 раз. Далее полив должен проводиться не реже чем 3 раза в сутки. Если поверхность конструкции предварительно будет накрыта материалом, который способен удерживать влагу, к примеру, матами либо брезентом, перерывы между поливом могут увеличиться в 1,5 раза. Бетон, поверхность которого укрывается полиэтиленовой защитной пленкой, не поливается. Полив не следует проводить при температурах воздуха от 0 до +5 °C.

Защита конструкции

Наиболее распространенным методом накрывания является применение материалов, которые способны удерживать влагу, – рогожи, матов, песка. Однако в достаточно большом количестве случаев перекладывание подобных материалов и поддержание их во влажном состоянии является весьма трудоемким процессом и не годится, в случае если планируется выполнять большие объемы.

Несколько более эффективным можно считать использование водонепроницаемых пленок, к примеру, полиэтиленовых. Помимо того, пленкообразующих материалов в соответствии с требованиями по эксплуатации, при этом желательно, чтобы они были светлых тонов.

После заливки нужно сразу же накрыть пленкой из полиэтилена, чтобы не допустить излишнего попадания влаги.

Для устройства подобной защиты следует применять стандартные пленкообразующие материалы (ПМ), битумные эмульсии, лак этиноль. Пленки, которые имеют темный цвет, после их формирования лучше всего будет осветлять. Делать это можно при помощи водного раствора мела. В летний период бетон должен укрываться от солнечных лучей, а в зимний – от воздействия мороза.

Для того чтобы предотвратить вредные нагрузки на смесь (к примеру, такие, как движение людей), может понадобиться установка опалубки либо риштовки. Данный процесс можно выполнять исключительно после того, как прочность достигнет показателя как минимум в 1,5 МПа.

Ускорение процесса твердения

Продолжительность твердения имеет весьма большое значение.

Темп набора прочности будет зависеть от вида цемента, а также наличия различных химических добавок, которые способны повлиять на процесс твердения, и температур, при которых подобный процесс будет происходить. Таблица, прикрепленная в конце статьи, содержит данные о темпе твердения.

Применение бетона на цементе, который быстро затвердевает, способно обеспечить скорость нарастания прочности в ранний период затвердевания (понадобится приблизительно от 1 до 3 суток). Чаще всего подобный цемент используется для того, чтобы была возможность проводить ремонтные работы и устраивать стыки в сборных конструкциях. Таблица содержит подробные данные по этому поводу.

Добавки необходимо вводить во время приготовления смеси. Количество сульфата натрия ни в коем случае не должно превышать 2%, нитрата кальция, нитрата натрия, нитрит-нитрата кальция – 4%. Хлорида кальция в конструкциях должно содержаться 3%, а в армированных конструкциях – 2%.

Процесс затвердевания может быть ускорен и при помощи тепловой обработки электропрогревом или контактным обогревом термоопалубкой, а в зимний период другими методами. В обычных и жарких условиях продолжительность воздействия электропрогрева составляет от 3 до 8 часов. После этого конструкция начнет набирать прочность самостоятельно.

Таблица, которая содержится в данном материале, дает возможность определить, какая прочность появится через определенный промежуток времени. Таблица содержит различные марки, также в ней предусмотрен такой параметр, как среднесуточная температура.

Page 2

• Армирование
• Виды
• Изготовление
• Инструменты
• Монтаж
• Расчёт
• Ремонт

Зависимость прочности бетона от температуры затвердевания.

Как правило, нормальной температурой твердения бетона принято считать 15 – 20°. Чем ниже температура, тем медленнее нарастает прочность. Если отметка падает ниже ноля, бетон будет твердеть только в том случае, если в воду добавлены соли, которые снижают точку замерзания.

В случае, когда бетон начал твердеть, а затем замерз, после оттаивания процесс продолжится. Если замерзшая вода изначально не повредила структуру бетона, то прочность материала значительно возрастет.

Твердение при высоких температурах.

В условиях повышенной температуры бетон затвердевает быстрее, особенно если процесс происходит в условиях повышенной влажности. При высоких температурах сложно защитить бетон от высыхания, потому нельзя нагревать его сильнее 85°. Пример исключения – обработка в автоклавах паром под высоким давлением на заводах.

Прочность бетона, который твердеет при разных температурах (скорость не имеет значения), приблизительно определяется по проектным показателям бетона R28 умножением на коэффициенты таблицы С. А. Миронова (см. таблицу). R28 затвердевает при нормальной температуре за 28 дней.

Производство работ и основные требования к бетону в зимний период.

Важно, чтобы бетон, уложенный в зимнее время, затвердел и набрал прочность этой же зимой. Прочности должно хватить на распалубку, частичную или даже полную загрузку строения.

В любом случае, бетон не должен замерзнуть пока не наберет хотя бы половину своей проектной прочности. Даже если используются быстротвердеющие материалы, время затвердевания в теплых условиях не должно быть менее 2 – 3 суток, если используется обычный бетон – от 5 до 7 суток.

Негативное влияние низких температур.

Как показывает практика, замерзание бетона на раннем этапе сильно снижает его надежность в дальнейшем. Замерзающая вода в свежем растворе нарушает связь между цементным камнем и заполнителем, а также сцепление с арматурой в железобетонных конструкциях.

Чем позднее бетон замерз, тем выше его прочность. Чтобы бетон набрал нужные характеристики, зимой нужно обеспечить его затвердевание в теплых и влажных условиях на весь необходимый срок.

Обеспечение правильного твердения бетона зимой.

Стимулировать процесс можно двумя путями:

• используя внутреннее тепло бетона;
• передавая дополнительное тепло извне.

В первом случае нужно использовать только быстротвердеющие высокопрочные марки цемента, например, глиноземистый или портландцемент. Рекомендуется также применить ускоритель твердения, такой как хлористый кальций, уменьшить объем воды в растворе, уплотнить его высококачественными вибраторами. Это позволит бетону набрать нужную прочность не за 28 дней, а всего за 3 – 5 суток.

Температура твердения бетона

Среднесуточная температура бетона, °С

прочность бетона на сжатие % от 28-суточной

М200 - М300 на портландцементе

График набора прочности бетона – определение скорости гидратации раствора

Создание различных строительных конструкций предполагает выполнение работ с цементным раствором, потому чрезвычайно важно предварительно изучить график набора прочности бетона, чтобы строительство завершилось успешно. Для достижения раствором марочной твердости обычно необходимо 4 недели, однако на протекание затвердевания могут влиять различные факторы, которые следует учитывать.

Первый этап приобретения цементом марочной твердости – процесс схватывания, который происходит за несколько суток с момента подготовки смеси. Скорость схватывания напрямую зависит от температуры воздуха:

1. 1. Летом при достижении воздухом температуры 20 градусов по Цельсию процесс схватывания начнется уже через 120 минут после заливки смеси и полностью завершится еще через 60 минут. Итого на весь процесс уйдет примерно 3 часа.
2. 2. При охлаждении воздуха схватывание начнется намного позже. При 0 градусов оно начинается через шесть и более часов, а на всю первую стадию твердения уйдет до суток.

Чем теплее воздух, тем быстрее схватывается смесь. Жарким летом для схватывания бывает достаточно 10-15 минут.

В жаркую погоду бетон может схватиться за 10-15 минут

Схватывание бетонного раствора приводит к началу его затвердевания, потому очень важно придать смеси нужную форму максимально быстро. При высоких температурах требуется увеличение времени схватывания, чему способствует механизм тиксотропии. Так называют способность раствора уменьшать вязкость из-за встряхивания. Из-за этого смесь в бетономешалке на протяжении длительного времени сохраняет свои качества и не твердеет.

После схватывания запускается процесс твердения. На набор максимально возможной жесткости уходит до нескольких лет, однако свои характеристики цемент приобретает уже спустя 4 недели. Процесс затвердения раствора очень неравномерен. Наиболее интенсивно он идет в течение первой недели-двух с момента заливки, за это время он приобретает до 70 процентов от своего максимального значения, после чего твердение замедляется, однако не прекращается.

Набор прочности бетона – продолжительная процедура, на которую могут оказывать влияние различные факторы. К наиболее значимым из них относят:

• внешнюю температуру;
• влажность воздуха;
• марку.

Теплота воздуха – самый важный фактор, влияющий на скорость приобретения бетоном его характеристик. При прохладном воздухе процесс затвердевания происходит намного медленнее, чем жарким летом. При морозе процесс набора жесткости полностью останавливается, так как входящая в состав смеси вода замерзает, а она необходима для гидратации цемента. При повышении температуры выше нуля процесс затвердевания продолжится, но способен вновь остановиться из-за мороза.

Зимой процесс затвердевания происходит намного медленнее

Для работы в зимнее время обычно используют смеси, в состав которых входят специальные вещества, обеспечивающие ускорение процедуры затвердевания и снижающие температуру, при которой процедура гидратации останавливается. На современном рынке представлены качественные составы, твердеющие максимально быстро и способные достичь крепости за 14 дней.

Горячий воздух среды позитивно сказываются на скорости затвердевания бетона. При +40 градусах по Цельсию раствор приобретает твердость в течение первой недели. Именно по этой причине все работы с растворами принято проводить в летний период.

Зимой для ускорения процесса твердения и предотвращения замерзания воды могут использовать специальное оборудование и средства для подогрева залитой конструкции. Однако это, во-первых, требует профессиональных знаний, во-вторых, приводит к существенному удорожанию всех запланированных строительных работ. Нагрев до температуры более 90 градусов недопустим, так как из-за этого может пострадать сама структура возводимых частей.

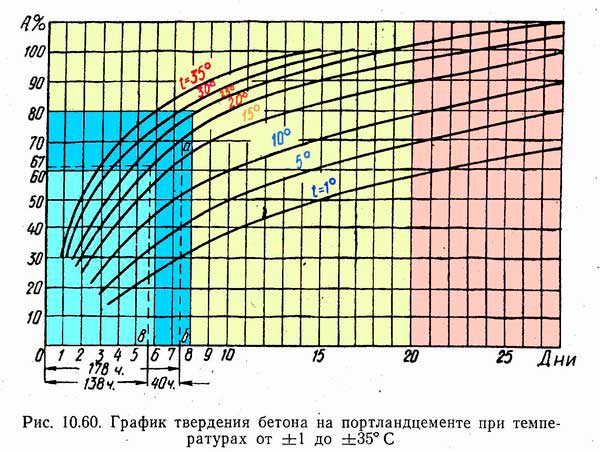

Ниже представлен график, отражающий время набора марочной прочности бетона в зависимости от температуры. Кривые построены из расчета характеристик материала марки М400 и они позволяют определить процент прочности, набираемой за определенное количество суток в соответствии с различными температурными условиями. Первая линия – это +50 градусов по Цельсию, последняя – +5 градусов.

К примеру, график дает возможность определить, что при +50 градусах смесь за первые 2 суток наберет около 75% от марочной прочности. При +5 градусах эти же характеристики бетон приобретет только спустя 20 дней.

Существует специальное оборудование для ускорения затвердевания бетона

С помощью информации из графика можно также узнать сроки распалубки заливаемой конструкции. Распалубка может осуществляться после того, как смесь наберет более 50% от величины жесткости. Учитывая, что при температуре ниже +10 градусов для набора полной прочности бетону не хватит даже 4 недель, в таких условиях стоит задуматься о возможности подогрева заливаемых конструкций.

Определить оптимальное время заливки цементного раствора поможет приведенная ниже таблица. Она, в зависимости от марки материала и условий, показывает необходимое количество суток для гидратации.

В таблице красным цветом выделена нормативно-безопасная жесткость раствора, приобретаемая в течение указанного времени при определенных условиях. Зеленым – безопасная твердость смеси, приобретаемая в течение указанного времени при определенных условиях. Синим – твердость смеси, приобретаемая в течение указанного времени при определенных условиях.

Марка используемого цемента напрямую влияет на скорость затвердевания. Более того, марка определяет также критическую прочность раствора, которую он должен успеть приобрести на начальном этапе схватывания. Ниже приведено соотношение, описывающее критическую прочность (в проценте от марочной) для разных цементов:

1. 1. М15-М150 – 50%.
2. 2. М200-М300 – 40%.
3. 3. М400-М500 – 30%.

Если планируется осуществлять заливку предварительно напряженных конструкций, критическая твердость будет составлять более 70% от марочной.

Что касается влажности окружающей среды, то пониженный уровень данного параметра может отрицательно влиять на процесс гидратации. Если влага будет полностью отсутствовать, то процедура гидратации цемента полностью остановится. Если же влажность будет высокой то скорость твердения будет увеличиваться. Оптимальные условия для быстрого затвердевания – высокая влажность и высокая температура.

Особенно критичной малая влажность станет для заливки при высоких температурах. Жара приведет к быстрому высыханию воды, что отрицательно скажется не только на времени гидратации, но и на характеристиках заливаемых конструкций. Из-за этого в теплое время года может требоваться периодическое увлажнение залитого цемента.

Так как на гидратацию цемента влияет множество факторов, заливку смеси необходимо осуществлять только после определения оптимальных условий и с их соблюдением. Если не учитывать влияющие на процедуру условия, все строительство способно завершиться совсем не так, как изначально планировалось и потраченные собственником деньги просто уйдут в трубу.

Схватывание и затвердевание бетона в разных погодных условиях

Бетон – прочный композитный материал, создаваемый искусственным способом и применяемый на разных этапах строительных работ.

Состав самой обычной бетонной смеси ограничивается четырьмя компонентами, для ее получения в определенных пропорциях смешиваются песок, щебень, цемент и вода. Но, в силу того, что предназначение бетона может быть разным, в состав смеси могут вводить разные добавки, ускоряющие, или наоборот замедляющие процессы схватывания бетона, необходимые для его прочности, морозоустойчивости и т.д. Могут меняться производные пропорции состава смеси. Используют бетон для заливки фундамента, в строительстве дорожного покрытия, при возведении различных водопроводных сооружений, он присутствует в составе железобетонных изделий. Существует также специальный бетон, который обладает повышенными характеристиками и особыми качествами, такими как, например, жаростойкость или кислотоустойчивость.

Современная индустрия строительства с каждым днем выдвигает все больше требований к производству бетонных смесей, поэтому наилучшим решением для приобретения качественного бетона является бетонный завод.

Схватывание и затвердевание бетона в благоприятных условиях.

Гидратация цемента – процесс, в ходе которого частицы цементной смеси соединяются с водой, после чего происходит химическая реакция и изначально пластичный раствор обретает твердую и прочную форму. Схватывается бетон практически сразу после его заливки, а вот процесс затвердевания может затянуться более чем на месяц. На сроки застывания бетона и его крепость главным образом влияет температурный режим и степень влажности в помещении. Идеальные условия для застывания бетона – среднесуточная температура воздуха около 20 градусов тепла и повышенная влажность воздуха 90%.

Например, довольно часто можно наблюдать, как в помещении, где работают специалисты по наливной стяжке, пол укрывается полиэтиленовой пленкой. Прибегают к такому способу для удержания влаги в залитом бетоне и соответственно, лучшего его затвердевания. В оптимальных условиях схватывание бетона начинается примерно через пару часов после замешивания раствора и полностью заканчивается еще через час. Далее наступает следующая стадия – постепенное твердение бетона, в это время он набирает необходимую прочность. Если условия и дальше остаются благоприятными, этот процесс будет завершен через 28 дней.

Особенности схватывания и затвердевания бетона в летний и зимний период.

Если бетонирование ведется в зимний период, крайне необходимо придерживаться технологии производства работ, соответствующей именно этим погодным условиям. Для быстрого схватывания бетона используют его определенные (морозоустойчивые) марки, в раствор добавляют различные примеси. При низких температурах воздуха бетонную массу могут нагревать паром или при помощи электродов, а уже отлитые конструкции ЖБИ накрывают утеплителями. При неправильном смешивании компонентов и нарушении температурного режима на поверхности и в теле бетонных монолитов могут образовываться трещины. Такие деформации легко устраняются, но все же, лучше всего придерживаться всех необходимых правил и использовать качественные бетонные смеси.

Летом период необходимо контролировать влажность бетона и не допускать его пересыхания. Для этого поверхность бетона могут увлажнять, укрывать специальными защитными пленками, исключая процесс испарения. Использование навесов обеспечивает защиту бетонного раствора от ветра и дождя.

Применение различных добавок для ускорения или замедления процесса гидратации.

В зависимости от определенных погодных условий бетонные смеси могут обогащать различными добавками, повышающими, или наоборот, понижающими скорость процесса гидратации бетона. Например, в качестве ускорителя в бетонной смеси применяют хлористый кальций, смеси с этим наполнителем бетонируют при температуре до минус 15 градусов.

В жаркое время года в бетонные смеси добавляют замедляющие добавки в виде растворимых солей цинка или борной кислоты. Известно также, что замедляющее действие оказывает обычный сахар, но его, как правило, не применяют на практике.

Твердение бетона в зависимости от температуры

Время застывания бетона в зависимости от температуры окружающего воздуха.

Процесс твердения бетонного раствора относится к значимым этапам производства строительных работ. От его продолжительности, в конечном итоге, зависит прочность монолитной конструкции. После заливки смеси в опалубку, по графикам или таблицам устанавливается приблизительное время застывания бетона, в зависимости от температуры и влажности окружающего воздуха. Также учитывается проектная марка искусственного камня.

Время твердения бетона в зависимости от температуры.

Что влияет на сроки твердения бетонной массы.

Температурно-влажностный режим играет огромную роль в процессе схватывания и отверждения бетона. В жаркие дни поверхность монолита смачивают водой, чтобы цементному порошку хватило жидкой составляющей для полноценного завершения химических реакций. В таких условиях схватывание камня происходит гораздо быстрее, чем при низких температурах. Следует принимать во внимание тот факт, что минусовые значения и недостача воды способны даже остановить застывание растворной массы.

Лабораторные исследования показали, что оптимальной температурой окружающего воздуха для начала и продолжения процесса твердения бетона является 20-30 градусов. При этом влажность на его поверхности должна составлять не менее 90 процентов, что достигается путем полива и накрытия глыбы полиэтиленовой пленкой или рубероидом. Описанные условия позволят камню набрать 70-типроцентную прочность в течение первых пяти-семи дней после заливки опалубки. Марочные же показатели достигаются через две-четыре недели.

Скорость твердения бетона в зависимости от температуры.

Конечно же, лабораторные условия перенести в реальность не представляется возможным. На открытых площадках температура и влажность постоянно меняются в зависимости от:

• времени суток;
• сезонных изменений;
• климатических особенностей;
• наличия атмосферных осадков и т.д.

Фактически, набор бетоном прочности на сжатие происходит намного дольше 28 суток, но последующий процесс твердения продвигается настолько медленно по сравнению с первой семидневкой, что после четырех недель его в большинстве случаев не принимают во внимание. Хотя при неблагоприятных условиях, спровоцированных низкой температурой, сроки застывания увеличивают на несколько дней, а то и недель.

Твердение бетона.

В промышленных условиях заливку бетона допускается выполнять при минусовых температурах. Для предотвращения замерзания воды в растворе и для ускорения отверждения бетонной массы, производится ее принудительный прогрев. Нередко в раствор подмешивают специальные добавки.

Частным застройщикам рекомендуется заливать монолитные конструкции в летний период года, когда среднесуточная температура не опускается ниже 15-20 градусов.

Проведение работ следует планировать заранее. Важно позаботиться о том, чтобы срок застывания бетона закончился раньше наступления холодных ночей. В случае понижения среднесуточной температуры до уровня +5 градусов, находящийся в процессе твердения камень накрывают теплоизолирующими материалами, а при угрозе появления заморозков – над монолитной глыбой устанавливают парник.

Сроки твердения бетона в зависимости от внешних факторов.

Как упоминалось выше, продолжительность застывания бетонной массы увеличивается по мере снижения температуры окружающего воздуха. В идеале, бетон марки М300 набирает стопроцентную прочность на сжатие при +20 градусах через 28 суток, тогда как при среднесуточных показателях температуры в пределах +5 градусов прочность за четыре недели сможет достичь лишь 77 процентов. Рассматривая графики твердения бетонного камня, представляющие собой выгнутые линии, можно с уверенностью сказать, что в последнем случае срок набора проектной прочности увеличится вдвое по сравнению с предыдущим вариантом.

График твердения бетона в зависимости от температуры.

В определенных случаях пригрузка бетонных конструкций разрешается после 50-процентного отверждения монолита. Здесь зависимость прочности от температуры выглядит следующим образом:

• при +20 градусах должно пройти более 3 суток после заливки опалубки;
• при +10 градусах – не менее 5 суток;
• при +5 – 8 дней и более.

В жаркую погоду, когда столбик термометра поднимается выше 30 градусов, для набора 55-процентной прочности может понадобиться всего лишь 48 часов. Но при столь быстром застывании бетона нагружать конструкцию рекомендуется, все же, не раньше чем через 4-5 суток. В таком случае лучше будет перестраховаться, чем переделывать работу.

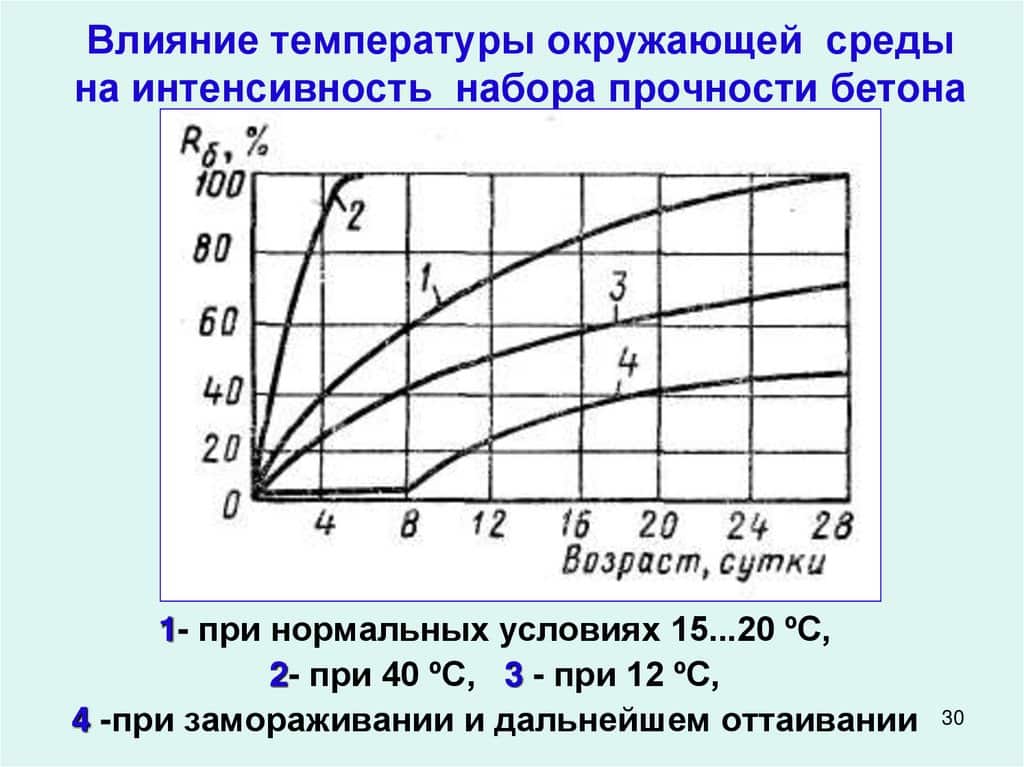

Зависимость прочности бетона от температуры затвердевания.

Как правило, нормальной температурой твердения бетона принято считать 15 – 20°. Чем ниже температура, тем медленнее нарастает прочность. Если отметка падает ниже ноля, бетон будет твердеть только в том случае, если в воду добавлены соли, которые снижают точку замерзания.

В случае, когда бетон начал твердеть, а затем замерз, после оттаивания процесс продолжится. Если замерзшая вода изначально не повредила структуру бетона, то прочность материала значительно возрастет.

Твердение при высоких температурах.

В условиях повышенной температуры бетон затвердевает быстрее, особенно если процесс происходит в условиях повышенной влажности. При высоких температурах сложно защитить бетон от высыхания, потому нельзя нагревать его сильнее 85°. Пример исключения – обработка в автоклавах паром под высоким давлением на заводах.

Прочность бетона, который твердеет при разных температурах (скорость не имеет значения), приблизительно определяется по проектным показателям бетона R28 умножением на коэффициенты таблицы С. А. Миронова (см. таблицу). R28 затвердевает при нормальной температуре за 28 дней.

Производство работ и основные требования к бетону в зимний период.

Важно, чтобы бетон, уложенный в зимнее время, затвердел и набрал прочность этой же зимой. Прочности должно хватить на распалубку, частичную или даже полную загрузку строения.

В любом случае, бетон не должен замерзнуть пока не наберет хотя бы половину своей проектной прочности. Даже если используются быстротвердеющие материалы, время затвердевания в теплых условиях не должно быть менее 2 – 3 суток, если используется обычный бетон – от 5 до 7 суток.

Негативное влияние низких температур.

Как показывает практика, замерзание бетона на раннем этапе сильно снижает его надежность в дальнейшем. Замерзающая вода в свежем растворе нарушает связь между цементным камнем и заполнителем, а также сцепление с арматурой в железобетонных конструкциях.

Чем позднее бетон замерз, тем выше его прочность. Чтобы бетон набрал нужные характеристики, зимой нужно обеспечить его затвердевание в теплых и влажных условиях на весь необходимый срок.

Обеспечение правильного твердения бетона зимой.

Стимулировать процесс можно двумя путями:

• используя внутреннее тепло бетона;
• передавая дополнительное тепло извне.

В первом случае нужно использовать только быстротвердеющие высокопрочные марки цемента, например, глиноземистый или портландцемент. Рекомендуется также применить ускоритель твердения, такой как хлористый кальций, уменьшить объем воды в растворе, уплотнить его высококачественными вибраторами. Это позволит бетону набрать нужную прочность не за 28 дней, а всего за 3 – 5 суток.

Температура твердения бетона.

Какое время необходимо застывания бетона, есть ли зависимость от температуры.

Прочность бетона – это главная его характеристика, благодаря которой удается определить качество монолитно сооружения. Причина в том, что прочность напрямую связан со структурой бетонного камня. Процесс твердение бетона очень сложный. В ходе таких мероприятий происходит взаимодействие цемента и воды.

Здесь указано сколько времени застывает бетон.

Результатом гидратации цемента становится образование новых соединений, а также формирование бетонного камня. В результате твердения бетон становится прочнее, но набирается прочность не сразу, а постепенно. Для этого может понадобиться не один месяц.

Перед тем как перейти к строительным работам, необходимо учитывать конкретные условия, которые определенным образом влияют на длительность твердения бетона.

Твердение бетона в зависимости от температуры.

Время года.

Большой процент влияния на застывание бетонного раствор оказывают окружающие факторы. С учетом температурного режима и атмосферной важности время застывания и полноценной сушки может составить несколько дней, но это при условии, что все мероприятии проходили в летнее время. Но в этом случае имеется свой недостатком, который заключается в невысокой прочность полученной конструкции. Если работы проводились в зимнее время, то конструкция будет удерживать большое количество влаги в течение месяца.

На видео рассказывается о времени застывания бетона в зависимости от температуры:

Длительность затвердевания бетона во многом определяется плотностью укладки строительного состава. Конечно, чем выше ее показатель, тем медленно осуществляется выход воду из структуры, а показатели гидратации цемента будут лучше. В промышленном строительстве такой проблеме уже было найдено решение. В этом случае задействуют виброобработку, в домашних условиях имеется альтернативный вариант – стыкование.Процесс утрамбовки

Необходимо отметить, что стяжку с высокими показателями плотности очень тяжело резать и сверлить. Здесь не обойтись без такого оборудования, как буры с алмазными напылением. Если применять сверла с обычным наконечником, то они сразу же выходят из строя.

Таблица твердения бетона в зависимости от температуры.

На фото показан состав бетона

Компоненты, которые находятся в составе цементной смеси, также оказывают немаловажную роль на время схватывание бетона. Если в составе находится большое количество пористых материалов, то процесс обезвоживания конструкции будет происходить намного медленнее. Если в составе преобладают такие компоненты, как песок и гравий, то вся вода начнет быстрее выходить из раствора.

Для того чтобы сделать процесс испарения влаги из бетона медленнее, а также улучшить его прочностные показатели, стоит задействовать специальные добавки. Как правило, это бетонит, мыльный состав. Конечно, это потребует небольших денежных затрат, но зато вы сможете защитить свою конструкцию от преждевременного пересыхания.

Каков состав бетона для отмостки лучшего всего применять указано в статье.

Обеспечение условий затвердения.

Когда нужно добиться длительного нахождения влаги в цементной смеси, то стоит выполнить монтаж гидроизоляционного материала на опалубку. При условии, что формовочный каркас выполнен из пластика, укладывать дополнительный слой гидроизоляции нет смысла. Демонтаж опалубки стоит производить только по прошествии 8-10 дней. За этот период бетон уже успел схватиться и дальше может сохнуть без опалубки.

Гидроизоляция для твердения бетона фундамента.

Для задержания воды в бетоне можно вводить в строительную смесь различные модифицирующие добавки. Если необходимо добиться быстрого застывания и уже ходить по залитой конструкции, стоит добавлять к раствору особые ингредиенты, позволяющие добиться быстрой сцепки.

Состав для твердения бетона фундамента.

Низкий уровень испарения.

Когда бетонный раствор схватился, его сразу накрывают полиэтиленовой пленкой. Благодаря таким мероприятиям удается задержать влагу в бетону в первые дни после установки конструкции. Раз в 3 дня пленку нужно удалять и обрабатывать поверхность водой.

Когда момента заливки пройдет 20 дней, то пленку можно убрать насовсем и подождать, пока стяжка полностью высохнет при обычных условиях. Как правило, это занимает 28-30 дней. Уже по прошествии этого срока по основанию можно ходить и даже устанавливать различные строительные конструкции.

Время застывания при разной температуре.

Необходимо обозначить, что время схватывания бетона в опалубке может достигать до 7 дней. Только после этого опалубка может быть демонтирована. В таком случае удается сохранить целостность бетонной конструкции. Но в большинстве случаев этот показатель зависит от марки бетона, а также температурных условий.

В данной статье указано сколько идет цемента на 1 куб бетона.

Таблица 1 – Время твердения бетона в зависимости от температуры.

Время затвердения бетона.

Минимальная температура.

Осуществлять заливку бетона в холодное время года можно только при условии, что обеспечена необходимая гидро- и теплоизоляция конструкции после монтажных работ. По той причине, что низкие температуры замедляют процесс гидратации, а, следовательно, и набор прочностных характеристик, то очень важно строго выждать необходимое время. Как правило, при температурном режиме -5 градусов, для набора прочности понадобиться увеличить время в 5-7 раз, в отличие от рекомендуемой температуре в 20 градусов.

В статье описан подбор состава тяжелого бетона.

На видео рассказывается о минимальной температуре застывания бетона:

Поэтому выполнять заливку фундамента в зимнее время необходимо только при условии, что вы знаете, как правильно заливать бетон в мороз. Главное условие – это соблюдение всех правил, тогда качество заливки будет не хуже, чем в благоприятные дни.

Опытные строители не экономят на строительстве и используют бетононасос. Кроме этого, важно выполнять правильный уход за бетоном. При заливке во время морозов в состав смеси стоит добавлять морозоустойчивые присадки и утеплить опалубку. После этого стоит осуществлять прогревания бетонированной площадки. Если все эти условия будут соблюдены, то будет совершенно неважно, при каком температурном режиме будет происходить заливка бетона.

Узнать сколько весит куб бетона м400 можно в данной статье.

Процесс заливки фундамент – это очень сложный процесс. Для обеспечения необходимой прочности стоит правильно выждать время затвердения. Если влажность из конструкции испариться раньше указанного срока, то прочностные показатели будут незначительные, что приведет к ухудшению качеств будущей постройки.

Рекомендация: Это действительно хорошая статья. Из статьи можно понять общий принцип твердения бетона в зависимости температуры окружающего воздуха. Полученной информации для обычного застройщика вполне достаточно. Вам не нужно углубляться в научные дебри, чтобы понять общий принцип твердения бетона. Вам обязательно нужно прочитать эту статью, иначе ваш бетон застынет в неподходящий момент и вы потеряете свои деньги.
