В последнее время при построении аудиовидеосистем все чаще применяется технология .
Почему же этот тип кабелей, традиционно используемый при построении локальных компьютерных сетей, сегодня находит применение в области передачи аналогового и цифрового мультимедийного сигнала, где всегда прочное место занимали коаксиальные кабели?
В отличие от знакомых каждому бытовых аудиовидеосистем, в которых проигрыватель соединяется с телевизором коаксиальным проводом небольшой длины (около полутора метров), современные профессиональные системы зачастую предполагают большую протяженность сигнальных кабелей, достигающую десятков и даже сотен метров.
Если в таких инсталляциях использовать традиционные кабели, неизбежно начинаются проблемы с качеством передачи сигнала. Дело в том, что коаксиальный провод является несимметричной линией, так как сигнал передаётся только по одному проводнику – центральной жиле, а второй проводник, в качестве которого выступает экранирующая оплетка, – заземлен. При таком способе передачи, несмотря на экранирование, при длине линии более 10-20 метров становятся заметны электромагнитные помехи (наводки). При значительной протяженности кабеля соотношение сигнал-шум может достигать таких значений, что выделить полезный сигнал хорошего качества не удается. Иными словами, передача мультимедийного сигнала по коаксиальному кабелю ограничена сравнительно небольшой длиной.
Почему витая пара лучше?
Аналоговый сигнал по витой паре передаётся в симметричном виде.
1) На передающей аппаратуре сигнал конвертируется из несимметричного вида в симметричный.
2) Сигнал передается по витой паре в виде разницы напряжений противоположной полярности между обоими скрученными проводниками;
3) Приемное устройство усиливает разницу напряжений между скрученными проводами (полезный сигнал);
4) Затем сигналу возвращается первоначальный вид (производится конвертация симметричного вида в несимметричный).
При таком способе передачи обеспечивается требуемое качество видеоизображения и звука на воспроизводящих устройствах даже при использовании протяженных линий .
Принцип передачи цифрового мультимедийного сигнала DVI (HDMI) по витой паре аналогичен, но с той разницей, что передаче подлежит импульсный сигнал, имеющий широкий частотный диапазон. Воздействие на цифровой сигнал внешних помех приводит к джиттеру (эффекту «дрожания» фазы): за счёт разрушения фронтов импульсов, после восстановления сигнала часть из них может изменить длительность и приобрести временной сдвиг. Чем больше джиттер, тем с большими помехами будет восприниматься сигнал на воспроизводящей аппаратуре, вплоть до полной неразличимости цифрового сигнала. Для уменьшения электромагнитной помехи и, как следствие, джиттера, для передачи сигнала DVI (HDMI) применяются экранированные витые пары.
Итак, идея использования витой пары при проектировании линий передачи аналогового и цифрового мультимедийного сигнала появилась в связи с необходимостью передачи его на большие расстояния.
При этом линия способна работать в широком диапазоне частот. Это особенно важно для цифрового аудиовидеосигнала, который содержит высокочастотные импульсы. Качество передачи импульсов по линии характеризуется, прежде всего, тем, насколько качественно будут переданы фронты сигнала, которые относятся к высокочастотной области спектра. Современное оборудование для передачи видеосигнала по витой паре успешно справляется с этой задачей.
Кроме технических параметров витой пары, позволяющих нейтрализовать наведенную электромагнитную помеху, стоит отметить, что стоимость погонного метра витой пары существенно ниже, чем у коаксиального кабеля, что удешевляет общую стоимость проекта. Особенно заметна экономия в случае прокладки протяженных линий.
От теории – к практике
Механические параметры прокладки кабеля, его крепление, перегибы и заделка разъемов могут оказывать влияние на распространение и передачу высокочастотного сигнала в линии.
Как известно, для коаксиального кабеля крайне важным является его правильная укладка и монтаж, поскольку перегиб кабеля (рекомендованное значение радиуса перегиба – не менее пяти диаметров кабеля) или деформация поверхности кабеля при его креплении приводят к дополнительным потерям и отражением сигнала, а, следовательно, к неминуемому снижению его качества. Это еще один существенный недостаток линии передачи, построенной на коаксиальном кабеле.
Витая пара практически лишена этого недостатка. Конечно, не рекомендуется делать очень сильные перегибы, скрутки и связки из витой пары, но, тем не менее, влияние механических факторов при укладке витой пары значительно меньше, чем у коаксиального кабеля .
Еще один важный фактор передачи сигнала с минимальными потерями – согласованность волнового сопротивления линии с выходным и входным сопротивлением передатчика и приемника.
В коаксиальных линиях, как правило, используется кабель с волновым сопротивлением 75 Ом, реже 50 Ом, при этом коаксиальные кабели выпускаются с достаточно жесткими требованиями по отклонению волнового сопротивления от номинального.
Волновое сопротивление витой пары составляет 120 Ом. Это рекомендованное значение, которое может заметно отличаться у кабелей разных производителей. Поэтому при прокладке линий передачи на витой паре не рекомендуется создавать канал передачи сигнала из отдельных отрезков кабеля, чтобы избежать возможных потерь сигнала в местах соединения витых пар, отличающихся по волновому сопротивлению.
История кабеля «витая пара»
А нет ли у витой пары недостатков?
От выбора кабеля «витая пара» зависит очень многое при проектировании, монтаже и использовании локальной сети. Это один из тех случаев, когда даже совет «покупай дороже не ошибёшься» не подходит. Давайте разберёмся какие виды витой пары существуют и в каких случаях их необходимо использовать.
Категория витой пары описывает основные характеристики кабеля: сопротивление, диаметр сечения жилы, количество жил, шаг скручивания и пр. Суть этих характеристик сводится к пропускной способности сигнала и возможности подключения различного оборудования.
Я не буду описывать устаревшие и не применяемые категории и ограничусь только теми, на базе которых создаются современные локальные сети.
Cat5 - категория четырёх парного кабеля предназначенная для прокладки сети с пропускной способностью до 100 Мбит/сек, а также телефонной линии. По одному кабелю допускается организовать два подключения. Для организации сети в 100 Мбит/сек используется только две пары.
Cat5e - немного усовершенствованный кабель пятой категории. Является наиболее распространённым кабелем на сегодняшний день. Позволяет создать сеть с пропускной способностью до 1000 Мбит/сек по всем четырём парам кабеля. Существует удешевлённый двухпарный кабель этой категории предназначенный для прокладки 100 мегабитной сети.
Cat6 - кабель предназначенный для прокладки сетей с пропускной способностью в 1000 Мбит/с, а также на небольшие расстояния позволяющий передавать информацию на скорости до 10 Гбит/с.
Существуют и более совершенные категории кабеля, но они не применяются при проектировании домашних локальных сетей в связи с высокой стоимостью.
Часто я вижу, что люди прокладывают сети обычным кабелем для внутренних работ. Но в таком случае попытка экономии приводит к очень плачевным результатам. И самое малое чем грозит прокладка сети неподходящим кабелем - отсутствие сети или частые перебои, но часто бывают и большие проблемы, например попадание воды в компьютер и физическая порча оборудования.
Так чем же отличаются эти два класса кабеля?
Отличаются они исключительно изоляционной оплёткой. У кабеля для наружных работ оплётка рассчитана на воздействие как высоких, так и низких температур, а также кабель влит прямо в оплётку, что не позволяет воде проникнуть во внутрь. Кабель для внутренних работ напротив, имеет мягкую гибкую оплётку и не способен переносить никаких внешних воздействий.
Иногда клиенты не обременённые финансовой нестабильностью просят меня использовать исключительно экранированный кабель для организации сети. Но давайте разберёмся в целесообразности такой просьбы.
Экран у кабеля служит для защиты от различного рода электропомех и радио волн. Но реальная польза от него начинает проявляться только в двух случаях. Во-первых при прокладке на дальние дистанции. Во-вторых при прокладке сети в условиях сильных помех. Хочу обратить ваше внимание на то, что для эффективной работы экрана сеть и кабель должны быть заземлены, а это условие у нас выполняется крайне редко.
Таким образом единственное место где разумно использовать экранированный кабель при прокладке домашней сети - соединение на дальние расстояния между домами или с оборудованием провайдера.
Сети Ethernet все больше и больше используются на цеховом уровне. Во многих случаях Industrial Ethernet применяется для управления различными двигателями, роботами, мобильными механизмами и сложным оборудованием. Прокладка кабеля в таких средах может быть непростой задачей, из-за необходимости в дополнительной защите и надежности.
Правильная прокладка кабеля критически важна для поддержания оборудования в рабочем состоянии. Сетевое оборудование и кабели являются причиной более чем 70% случаев отказов в сети, в то время как из-за операционной системы происходит 20% отказов, а из-за прикладного программного обеспечения оставшиеся 10%. Стоимость сетевых компонентов и кабеля минимальна в сравнении с ущербом, который возникает от отказа сетей, где стоимость простоев может измеряться миллионами рублей.
Проектировщики промышленных сетей должны уделять особое внимание активному сетевому оборудованию, кабелям и разъемам. Каждый из этих элементов по-своему важен, а эксплуатационный персонал должен уметь оценивать всю сетевую коммуникационную систему для того, чтобы понимать, где и как происходят отказы, а также, понимать возможные расходы, связанные с временем простоя, ремонтами и заменами. Промышленные сети должны работать надежно в любых применениях. Для критически ответственных применений и для экстремальных сред, промышленные сети должны быть очень прочными и надежными. Любые физические повреждения или электрические сбои в оборудовании для передачи данных могут привести к отказам сети, проблемам с безопасностью, в конечном итоге, ведут к потере важных данных, простоям и даже могут привести к катастрофическим последствиям.
Перед выбором кабеля для промышленного Ethernet, важно понимать среду, в которой будет работать сеть, универсального решения не существует.
В типичной офисной обстановке оборудование сети Ethernet инсталлируется в относительно чистой, спокойной среде, где кабели прячутся в кабель каналах, на стенах, в потолках или под полами, а сетевое оборудование, активное и пассивное, размещается в закрытых шкафах или помещениях. В цеху все совсем по-другому. Большинство кабелей и разъемов промышленной сети входят в состав АСУТП, находятся под воздействием различных производственных опасных факторов. Даже лучшие офисные Ethernet сети не смогут работать в такой обстановке, особенно, продолжительное время. Сложные условия эксплуатации требуют более износостойких кабелей.
Для объединения узлов промышленной сети от диспетчерской до шкафа управления и далее до технологического оборудования необходимо использовать промышленные кабели Ethernet и разъемы, которые обеспечивают высокую степень надежности, высокое качество и производительность. Кабели должны быть пригодны для работы в условиях высокой интенсивности трения, к прямым контактам с горюче-смазочными материалами, к сильным электромагнитным излучениям, к высоким рабочим температурам, скачкам напряжения, вибрации, а также быть механически стойкими.
Чтобы правильно выбрать витую пару для любого применения, нужно следовать следующей инструкции:
Определить место прокладки кабеля

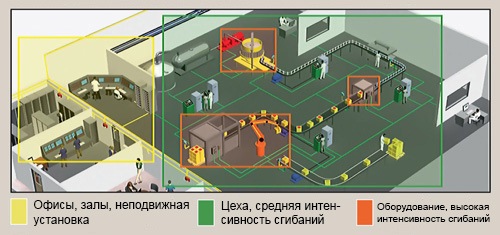

Различают 3 типа мест прокладки кабелей в промышленных условиях:

Опр еделить требования к скорости передачи данных
Скорость передачи данных зависит от выбранной категории кабеля:
Определить тип оболочки кабеля
Выбор правильной оболочки кабеля позволяет гарантировать более высокие характеристики производительности. Применяемые типы оболочек кабеля приведены в таблице ниже:
Функциональные обязанности любого системного администратора обычно состоят из целого списка различных пунктов, причём в зависимости от поступи технического прогресса некоторые из них уходят в небытие, а новые появляются в более сложных формах. Но одно осталось неизменным с истоков возникновения компьютерных сетей и до сегодняшнего дня - это обслуживание, прокладка, тестирование и оптимизация структурированной кабельной сети.
Особо удачливым администраторам не приходится заниматься непосредственно прокладкой: уважающая себя компания всегда предоставит этот масштабный и ответственный труд фирме-интегратору. Но на практике ситуация скорее обратная - компании пытаются экономить где только возможно и администраторам часто приходится откладывать в сторону ноутбук и консоль и брать в руки перфоратор и бухту кабеля. Соответственно, ввод проложенной кабельной сети в эксплуатацию и тестирование выполненных соединений тоже становится задачей администратора.
Для решения подобных вопросов администратор должен быть вооружён приборами контроля сетевых соединений и кабельных параметров, в зависимости опять же от щедрости работодателя - самыми простыми, средними или профессионального уровня.
В отличие от системного администратора десятилетней давности, который проверял кабельные жилы на разрыв мультиметром, ставя на один конец трассы накоротко замкнутый коннектор и ища в розетках эту петлю, современному администратору доступна масса вариантов оборудования.
Рассмотрим варианты приборов тестирования кабельной сети, которые должны быть в арсенале каждого сетевого администратора.
Если владелец ПК столкнулся c проблемами в работе интернета и при попытке подключится к сети видит ошибку «сетевой кабель не подключен», то скорее всего возникли неполадки, которые устранить самостоятельно будет достаточно трудно. Более достоверным признаком повреждения кабеля является отсутствие светодиодного сигнала на месте входа интернет-штекера. К сожалению не все материнские платы имеют лампочку, сигнализирующую о подключении исправного провода. Также это справедливо для внешних сетевых карт, вставляемых в PCE слот, не имеющих светодиодных индикаторов.
Попытаться решить данную проблему можно и своими силами. Для этого требуется определить, что именно стало причиной отсутствия интернета. Вот некоторые из наиболее распространенных неисправностей, которые можно исправить самостоятельно:
Все вышеописанные ошибки обычно могут быть решены усилиями владельца компьютера.
Помощь специалистов
Если же вышеописанные причины неисправности не подходят или же не получается справиться с проблемой самостоятельно, то следует воспользоваться помощью профессионалов. Первое, что необходимо сделать при проблемах с интернетом или сетевым шнуром - это позвонить к оператору провайдера, предоставляющего услуги предоставления доступа в сеть. Благодаря этому можно в кратчайшие сроки узнать о наличии повреждений кабеля или любых других поломок.
Если, позвонив к оператору, владелец компьютера узнал о том, что проблема со стороны оператора отсутствует, а также проверил свой ПК на исправность, то можно утверждать о наличии повреждения кабеля. Устранить проблему можно воспользовавшись услугами специалистов из компании, предоставляющей доступ в интернет.
В некоторых случаях повреждения провода можно попытаться исправить своими силами. Для этого требуется знать возможные виды поломок и способы их устранения. Наиболее распространенными неисправностями, появившимся при механическом повреждении кабеля, является следующее:
Если получилось обнаружить обрыв кабеля, то можно попытаться самостоятельно устранить неисправность. Также достаточно легко проверить на работоспособность сетевую карту, которая также часто служит причиной проблем с сетью. Для этого достаточно установить ее в другой компьютер и подключить кабель интернета. Но эта возможность актуальна при наличии доступа к сети через исправный провод.
Чтобы точно определить неисправность кабеля интернета, необходимо обладать знаниями о правильном подключении провода через свич, хаб или другие устройства, а также иметь общие знания принципа передачи информации через «витую пару».
Также желательно ознакомиться со схемой подключения кабеля. В основном для проводов, передающих какие-либо цифровые данные, используется трансформаторная схема подключения, позволяющая избежать помех. Благодаря знанию вышеописанным причинам неисправности кабеля, устранить неисправность или обрыв проводника сможет любой желающий.
В этой статье речь пойдет об ошибках, которые могут быть допущены при монтаже коннекторов RJ45 и разновидностях повреждений кабеля типа "витая пара", применяемого в кабельных системах передачи данных. Рисунки приведены в качестве примеров неисправностей, и не служат как образцы правильной схемы оппрессовки.

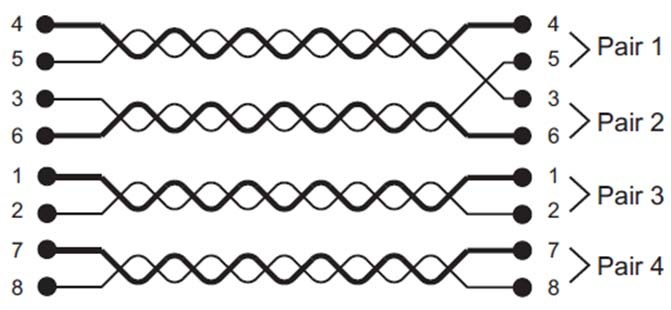

Что такое расщепленная пара?

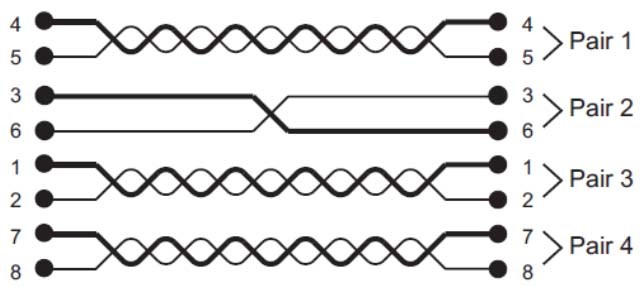

Расщепленная пара (Split pair) - это серьезная ошибка монтажа, при которой провода из двух разных пар объединены в «рабочую» пару по ошибке (провода не скручены между собой). Эта неисправность возникает, когда монтажник одинаково путает цветовую последовательность проводов в коннекторе на обоих концах кабеля. Передача данных, как и раньше, будет осуществляться по двум проводникам, но они уже не будут находятся в скрутке между собой.
Зачем нужна скрутка проводов в паре?
В телекоммуникациях данные передаются по скрученным вместе проводам - так называемым «витым парам». Проводники скручены с целью минимизации взаимных наводок и уменьшения электромагнитных помех. Несколько витых пар в свою очередь формируют кабель. Пары даже имеют различный шаг этой скрутки чтоб меньше воздействовать друг на друга. Расщепленная пара приводит к таким проблемам как перекрестные помехи на линии, чрезмерная задержка распространения сигнала между парами, помехи видеосигналу, возникновение битовых ошибок или потеря данных.
Увидит ли простой кабельный тестер расщепленную пару?
Простые кабельные тестеры обычно проверяют проводники на непрерывность, электрическую целостность, сопротивление и емкость, но не проверяют перекрестные помехи, обычно связанные с разделенными парами. Соответственно проверив кабель бюджетным тестером витой пары вы получите хороший результат при неправильно смонтированной линии. Это потому, что проверка будет осуществляться только на возможность прохождения тока, а поскольку такая возможность есть и номера проводов на обоих концах кабеля совпадают то и неисправность выявлена не будет. Для обнаружения расщепленных пар нужно использовать хороший профессиональный кабельный тестер. Длина кабеля должна быть не менее 50 см, на более коротких патчкордах, выявить это повреждение тестовым оборудованием практически невозможно, поможет только визуальный контроль цветовой схемы проводов.
Обнаружить расщепленную пару можно кабельными тестерами Softing:

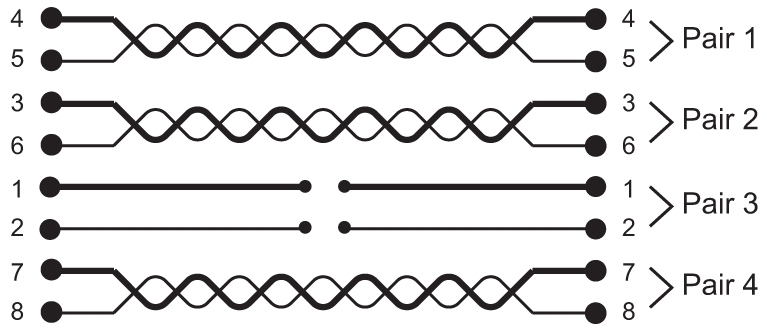

![]() Пример обрыва пары_1 | ![]() Пример обрыва пары_2 |
Обрыв пары, или просто отсутствие контакта в кабеле UTP, STP, FTP - это простое, часто встречающееся повреждение. Оно может быть обнаружено любым кабельным тестером который работает в паре с удаленным идентификатором. Прибор будет подавать сигнал (ток) на каждый проводник, а ответная часть его принимать. Если сигнал от основного устройства не получен, значит и целостности провода нет. Здесь работает принцип простейшей "прозвонки". Конечно стоит упомянуть об ограничениях самого измерительного оборудования, которое рассчитано на определенную максимальную длину кабеля, обычно не менее 305 метров, чтоб можно было проверить целую бухту кабеля. Расстояние до обрыва пары можно измерить тестерами, которые могут определять длину линии по емкости или методом рефлектометрии (TDR).

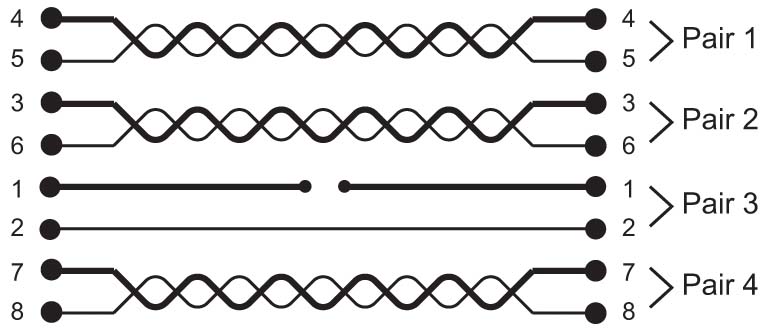

![]() Пример обрыва одного провода_1 | ![]() Пример обрыва одного провода_2 |
Обрыв проводника также является легко выявляемым повреждением. Методы определения схожи с обрывом пары. Стоит отметить, что тестеры могут распознавать отсутствие одного контакта как обрыв всей пары, тем не менее, это не слишком важно, так как всё равно линию придется ремонтировать.

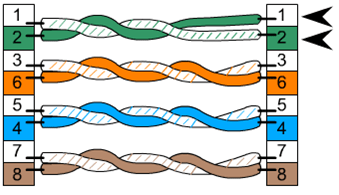

![]() Пример перевернутой пары_1 | ![]() Пример перевернутой пары_2 |
Перевернутая пара является ошибкой монтажа модульного разъёма или розетки (например RJ45). Также может называться обратной или реверсированной. Возникает, когда провода одной пары прикреплены к правильным контактам на одном конце кабеля, но на другом конце обращены. Жила, которая в начале линии имела порядковый №3 (рис. Пример перевернутой пары_1), в конце кабеля обжата на контакт №6, а №6 в свою очередь приходит на контакт №3. Данное повреждение может быть обнаружено любым тестером но локализовать его можно только визуально осмотрев коннектор.

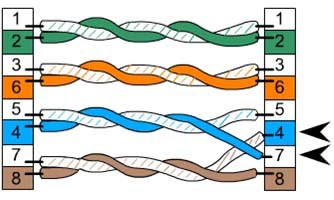

![]() Пример перекрещенных проводов_1 | ![]() Пример перекрещенных проводов_2 |
Ошибка монтажа витой пары "перекрещенные провода" возникает когда монтажник, обжав правильно коннектор на одной стороне кабеля, поменял местами провода из разных пар на другом конце. Проблема легко выявляется даже простыми тестерами. Решается повторной, более внимательной оппрессовкой разъёма с соблюдением правильной схемы обжима.
Если нужно найти неисправность оборудования или электрической проводки, одной из операций, которая выполняется в первую очередь, является прозвонка кабелей и проводов мультиметром (тестером) для проверки исправности цепи (отсутствия в ней разрывов), наличия короткого замыкания и определения её сопротивления (если это необходимо). Таким образом удаётся легко и достаточно быстро проверить на исправность лампу, утюг, выключатель, предохранитель, трансформатор. О том, как прозвонить провода мультиметром правильно, и пойдёт речь в этой статье.
Если вы планируете прозвонить проводку в квартире, нужно знать о мультиметрах несколько принципиально важных фактов. В первую очередь стоит отметить, что проверить провод можно самым простым прибором. Вполне подойдёт недорогая китайская модель с минимальными возможностями.
Но при этом удобнее всего использовать устройство, в котором есть сама функция прозвонки. Для того чтобы установить ручку прибора в соответствующее положение, необходимо повернуть её в направлении значка диода (как вариант, дополнительно может быть нанесено изображение звуковой волны). Это означает, что при проверке целостности провода при замыкании контактов прозвучит звуковой сигнал.
Но наличие звукового сопровождения совершенно необязательно для прозвонки проводов мультиметром. О том, что цепь разорвана, будет свидетельствовать единица на дисплее, показывающая, что уровень сопротивления между щупами выше, чем предел измерений. Если же на исследуемом участке повреждений нет, на экран будет выведено значение сопротивления, которое в идеале должно стремиться к нулю (при условии работы в бытовых сетях небольшой протяжённости).

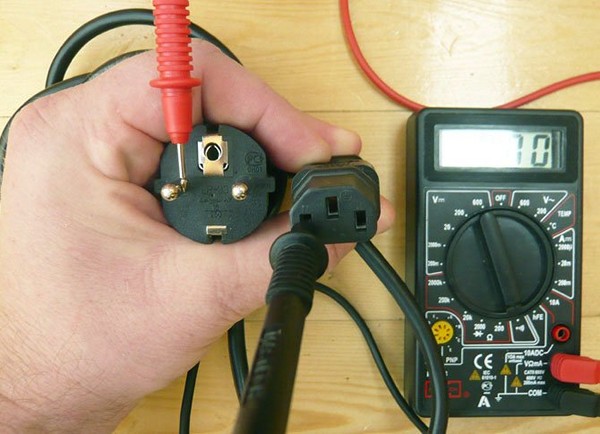

прозвонка сетевого кабеля мультиметром
Работа с электричеством не допускает непрофессионализма, поэтому сложился определённый перечень правил, которые позволяют сделать её максимально точной, быстрой и безопасной.
При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы. После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях.

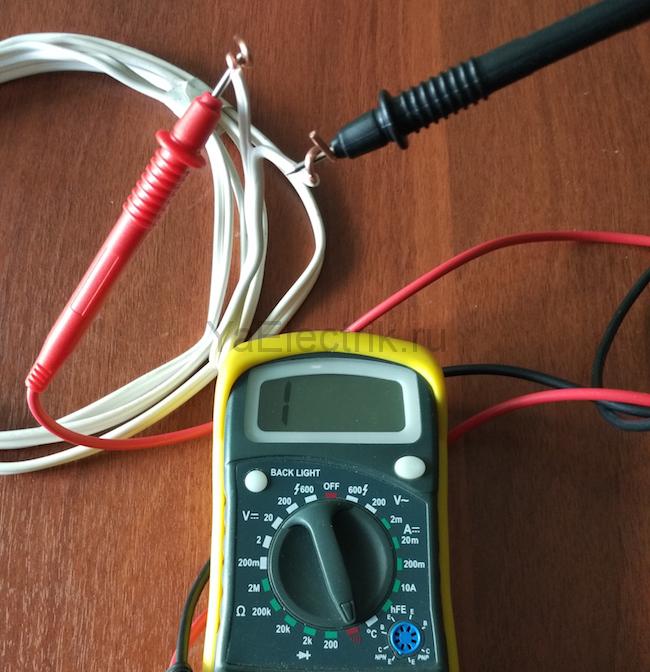

Проверяем нет ли короткого замыкания между жилами кабеля. Если на индикаторе «1» и нет звукового сигнала, значит все в порядке, иначе — короткое замыкание.
В данном случае звуковой сигнал будет означать наличие между проверяемыми жилами короткого замыкания. Это может не иметь практического значения для многожильных кабелей малого сечения, работающих в слаботочных сетях, но при работе с высоким напряжением это принципиально важно.

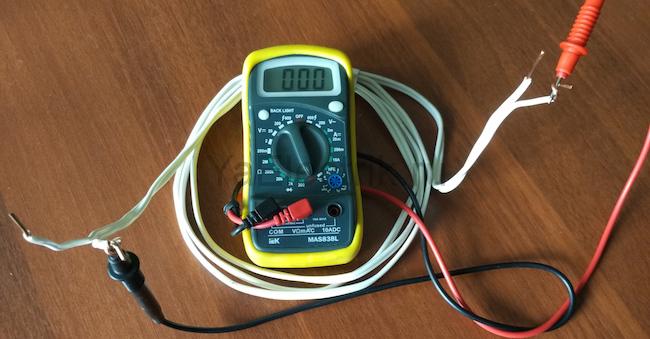

Прозваниваем жилы кабеля. Есть звуковой сигнал — все хорошо, иначе — жила повреждена.
Чтобы определить целостность жил выполняется та же операция, только на одном из концов кабеля все зачищенные жилы скручиваются вместе. При поиске обрыва важно учитывать, что отсутствие на каком-либо из концов звукового сигнала будет говорить о нарушении целостности проводника.
Рассмотрим в качестве примера современную квартиру, в которой проводка выполнена в соответствии с действующими требованиями и нормами. Это значит, что при прокладке линии освещения и питания розеток были разведены, и в каждую из комнат для них проложены отдельные провода. Каждая из таких цепей питается от квартирного щитка через отдельный автоматический выключатель.
Если в одной из комнат исчез свет, для начала стоит проверить исправность светильника. Перед началом работ необходимо обесточить комнату/квартиру в зависимости от схемы питания. При использовании в светильнике непрозрачной лампы накаливания, целостность нити визуально определить сложно, поэтому потребуется мультиметр и его функция прозвонки. Давайте поэтапно разберёмся, как правильно это сделать.
Вначале нужно проверить щиток на наличие сработавших автоматов. В первом случае они будут находиться во включенном положении (тогда неисправность может скрываться в комнатном выключателе, лампе или патроне). Вероятность повреждения проводки в такой ситуации мала. Если же аппарат сработал, нужно будет проверять всё кроме комнатного выключателя, включая сам щитовой автомат.

Прозваниваем выключатель. При включенном выключателе должен быть звуковой сигнал, при выключенном — тишина и «1» на индикаторе.
В ходе такой проверки, как правило, выявляется неисправность, которая и становится причиной всех неприятностей. Её устранение позволяет быстро решить проблему.
Для обеспечения электробезопасности при проведении работ в этом случае напряжение отключается при помощи общеквартирного автомата. Далее определяется исправность патрона и подведенных к светильнику проводов по алгоритму, описанному выше. При отсутствии неисправностей, нужно проверить саму проводку, используя мультиметр и функцию прозвонки. Такие неисправности случаются достаточно редко, но всё же бывают, к примеру, при установке подвесных потолков или декоративных элементов интерьера.
Прозвонка проводки в этом случае выполняется следующим образом.
Из всего вышеизложенного можно сделать вывод о том, что наличие в доме мультиметра с функцией прозвонки – объективная необходимость для любого домашнего мастера. С таким прибором в большинстве случаев можно будет быстро устранить мелкие неисправности, не обращаясь за помощью к специалистам.
В сплывшем окне на мониторе компьютера появилась надпись «Сетевой кабель не подключен», светодиод на сетевой плате не светится. Вставляете, вынимаете вилку RJ-45 в надежде на плохой контакт в соединении и осознаете, кабель неисправен. Если у Вас в компьютере не установлена отдельная сетевая карта, и вилка сетевого кабеля вставляется непосредственно в материнскую плату, то светодиод не будет светить, если отключено соединение программно.
В настоящее время зачастую сетевой кабель витая пара сначала подключают к роутеру, который иногда «зависает». Поэтому в первую очередь необходимо перезагрузить роутер. Для этого достаточно отключить его от питающей сети на минуту и затем опять включить. Вполне возможно доступ к Интернету после этого восстановится.
Отключение может произойти и без Вашего непосредственного участия, например из-за нестабильного сетевого напряжения, запущенными не лицензированными программами или вируса. Для проверки в Win XP нужно зайти: Пуск / Настройки / Панель управления / Сетевые подключения и убедиться, что соединение подключено. Реже, но тоже бывает, не правильно работает драйвер сетевой карты. Проверить можно: Пуск / Настройки / Панель управления / Система / Оборудование / Диспетчер устройств / Сетевые платы. Не должно быть никаких предупреждающих знаков.
Сетевые карты очень редко отказывают, такое иногда случается после сильной грозы. Проверить работоспособность сетевой карты можно, подключив к заведомо исправной линии или установкой в другой компьютер, не забыв инсталлировать для нее драйвер. Иногда удается заставить сетевую карту работать перестановкой в соседний слот материнской платы.
Звонок в техническую службу провайдера поможет проверить работоспособность линии с их стороны. Если в компьютере и у провайдера все в порядке, следовательно, вышел из строя кабель витых пар и требуется его ремонт. Можно конечно вызвать специалистов и ждать, но при желании, возможно, провести диагностику и отремонтировать кабель витых пар своими руками.
Наиболее вероятны следующие неисправности кабеля витых пар:
- полный обрыв одного или нескольких проводов − встречается часто;
- короткое замыкание между проводниками одной витой пары или между проводами соседних пар − встречается реже.
В поисковых системах часто ищут ответ на вопрос: «программа для проверки кабеля витых пар». В компьютере с установленной системой Windows уже есть такая программа, которая выдает сообщение «Сетевой кабель не подключен», в случае обрыва или замыкания в кабеле витых пар. Место же обрыва или замыкания придется искать самостоятельно, нет такой программы, которая указала бы точно место и причину неисправности. Для этого есть специальные тестеры, например MicroScanner Pro.
Другое дело, если связь с Интернетом есть, но она нестабильна или скорость загрузки внезапно упала. Для проведения мониторинга трафика по сети есть отличная бесплатная программа, точнее утилита, которая называется Network Traffic Monitor.
Она позволяет в режиме реального времени измерять скорость передачи данных, наблюдать изменение скорости во времени, сохранять данные на винчестере, резиновые окошки, широкие возможности настройки и много других полезных сервисов. Поддерживает множество языков, в том числе и русский.
Установить программу на компьютер просто, достаточно запустить ехе файл и нажать несколько раз кнопку подтверждения. Network автоматически добавится в автозагрузку и будет выполнять мониторинг, и сохранять все данные. Для вывода на экран монитора любого из окошек, достаточно нажать правой кнопкой мышки на иконку в трее и выбрать нужное окошко. Network Traffic Monitor лучшая утилита для анализа и диагностики качества сети из всех, с которыми я знакомился при поиске. Работоспособность программы Network Traffic Monitor проверена мной с Windows HP и Windows 7. Скачать программу Network Traffic Monitor одним нажатием кнопки мышки Вы можете с моего сайта.

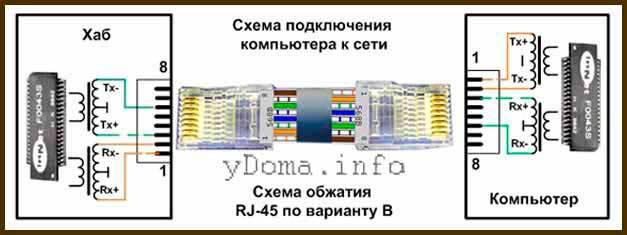

Для проверки кабеля витых пар со знанием дела желательно представлять, электрическую схему подключения кабелем витых пар сетевой карты компьютера с другими устройствами, хабом, свичем или другим компьютером. На рисунке представлена схема участка сети подключения компьютера к активному оборудованию, хабу или свичу.

Для проверки кабеля витых пар представляет интерес как раз часть схемы сетевой карты или хаба, к которой подключен разъем кабеля витых пар RJ-45. Как видите, каждая пара подключена к трансформатору по симметричной схеме (от середины обмотки трансформатора сделан отвод, который соединен с общим проводом, иногда через резистор или конденсатор). Благодаря такому подключению, все наводимые помехи в кабеле приходят на вход в противофазе, и взаимно уничтожаются, а полезный сигнал приходит в фазе и величина его не изменяется. Трансформаторная схема имеет еще одно достоинство, защищает активное оборудование от коротких замыканий и перепутывания проводов в кабеле витых пар при подключении.

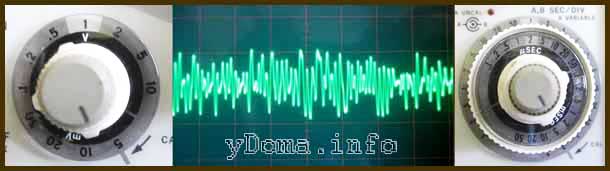

У некоторых возникает вопрос, какую форму и размах имеет сигнал в витых парах? На представленной фотографии осциллограмма информационного сигнала. На витых парах сигналы как Rx, так и Tx имеют приблизительно одинаковую форму и размах около двух вольт. По одной паре сигнал передается, а по второй принимается, поэтому и для связи и нужны две пары. Если один из разъемов RJ-45 кабеля витых пар вынут из оборудования, то передача сигнала автоматически прекращается.

Теоретически сигнал в витой паре должен иметь прямоугольную форму, но так как имеется емкость и сопротивление проводников, то форма сигнала закругленная. По этой причине и ограничена удаленность между точками связи, обычно не более 100 метров. Величина сигнала 2 В не опасна для человека, не опасно для сетевого оборудования и короткое замыкание между парами, так что можно заниматься поиском неисправности кабеля витых пар без его отключения от сети. Сетевая карта, свич или хаб из строя не выйдут.
Найти обрыв в кабеле витых пар можно несколькими способами: внешним осмотром, прозвонкой мультиметром или стрелочным тестером и народными способами.
Начинать проверку utp кабеля следует с внешнего осмотра кабеля по всей его длине, особое внимание нужно обратить на качество обжима в вилках RJ-45. При небрежном обжатии проводники могут быть не вставлены в вилку до упора, и контакт будет плохим. Или проводники перехлестнуты между собой в месте фиксации (бывает с зеленой парой, так как ее проводники обжимаются на расстоянии двух контактов) и витые пары в этом месте могут замкнуться. Если визуальный осмотр не позволил обнаружить неисправность, тогда необходимо выполнить тестирование кабеля витых пар.

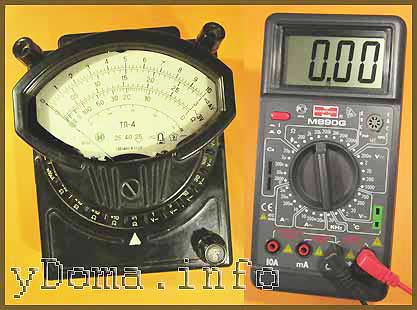

Если бы в Вашем распоряжении имелся современный кабельный тестер с ЖК-дисплеем например, MicroScanner Pro, позволяющий определить не только вид дефекта в кабеле витых пар, но и место его нахождения, или хотя бы самодельный светодиодный тестер, то вопросов бы не возникло. Однако в быту приходится обходиться подручными средствами.

Самый простой способ проверки, является прозвонка оранжевой и зеленой витой пары стрелочным тестером. Для этого нужно вынуть вилку RJ-45 из сетевой карты компьютера. Дале, щупами тестера, включенного в режим измерения сопротивления, прикоснуться сначала к оранжевому и бело-оранжевому проводнику витой пары. Тестер должен показать сопротивление 1-2 Ома, затем к зеленому и бело-зеленому. Сопротивление тоже должно быть 1-2 Ома. Полярность подключения тестера значения не имеет. Далее замеряется сопротивление между оранжевым и зеленым проводниками пары. Оно должно быть более 100 Ом, обычно равно бесконечности. Если результаты измерений соответствуют приведенным выше значениям, значит, витые пары в кабеле исправны.
Вот еще один способ более сложный, но надежный и незаменим, если проверяемый сетевой кабель витых пар не подключен к оборудованию. Нужно свести концы кабеля с вилками RJ-45 в одно место и прозвонить проводники. Нужно установить на приборе переключатель в положение измерения сопротивления и по схеме проверить целостность проводников и отсутствие короткого замыкания между ними.

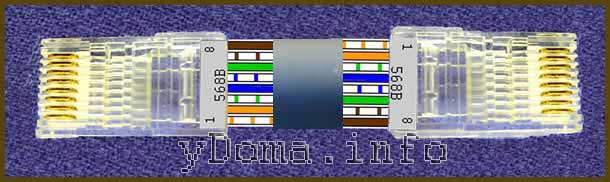

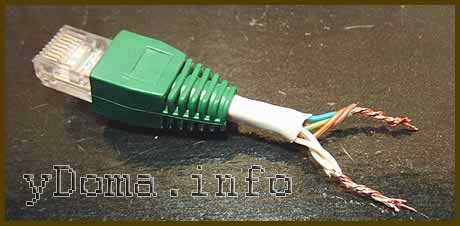

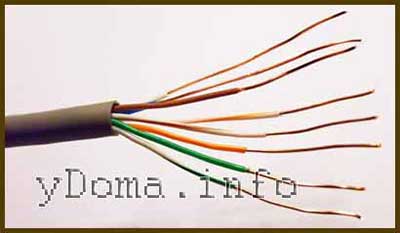

На фотографии изображен кабель витых пар обжатый в коннекторе RJ-45 по варианту В цветовой маркировки.
Концом одного щупа прибора прикасаются к контакту одной вилки RJ-45, а другим щупом прикасаются к одноименному контакту второй вилки. Сопротивление должно быть равно нулю. По очереди прозваниваются провода каждого цвета и каждый провод проверяется на отсутствие короткого замыкания с любым другим. Проверку на отсутствие короткого замыкания проводят на одной вилке. Для этого один конец щупа подсоединяется к контакту, допустим номер 1, а второй по очереди ко всем остальным. Далее щуп подсоединяется к контакту 2 и по очереди к 3, 4, 5, 6. Так как в передаче сигнала задействованы только две пары (оранжевая и зеленая , контакты вилки 1, 2, 3, 6), то на них надо при проверке обратить особое внимание.
Но не всегда есть возможность свести разъемы utp кабеля в одну точку. В таком случае без дополнительного приспособления обойтись трудно. Конечно, можно удлинить конец щупа тестера на всю длину кабеля и вдвоем выполнить проверку, или обрезать одну из вилок RJ-45, зачистить провода и скрутить их между собой попарно. Но целесообразнее сделать простейшее приспособление из розетки для RJ-45, закоротив в ней пары отрезками проводников диаметром 0,5 мм или резисторами, как показано на фотографии. Резисторами лучше, так как это позволить проверить не только целостность проводников витой пары, а и наличие короткого замыкания между ними. Если измеренная величина сопротивления равна нулю, а не установленному в розетке, значит, проводники закорочены между собой. Номиналы резисторов для перемычек витых пар лучше взять разные, например 50, 100, 150 и 200 Ом. Тогда результаты измерений будут более информативными.

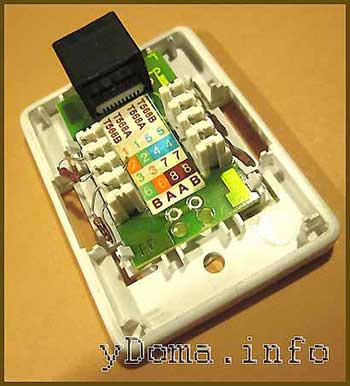

Вилка RJ-45 одного конца кабеля витых пар вставляется в розетку с перемычками, прикасаясь щупами тестера к контактам второй вилки, выполняют по очереди проверку каждой витой пары и отсутствие короткого замыкания между соседними парами по выше описанной технологии.
Благодаря разным номиналам сопротивлений легко проверяется правильность обжатия витых пар, при проверке вновь изготовленного кабеля. Если какие-либо пары перепутаны местами, то по величине сопротивления - это сразу будет видно. Например, если при проверке оранжевой пары мультиметр покажет сопротивление 100 Ом вместо положенных 50, значит, вместо оранжевой пары в контакты 1 и 2 RJ-45 обжата другая пара, или кабель обжат по другому варианту.

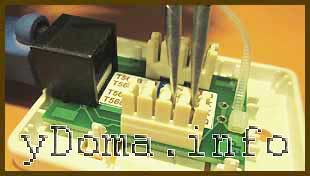

Проверять кабель витых пар, касаясь вилки RJ-45 очень неудобно. Если в наличии имеется свободная розетка RJ-45, то можно улучшить условия измерений. Вставить второй конец кабеля в розетку и измерения проводить, касаясь щупами контактов внутри розетки.

По результатам проверки принимается решение о дальнейших действиях. Если оранжевая или зелёная пары в обрыве или замкнуты, то можно заменить их одной из неиспользуемых, коричневой или синей, если они исправны. Для этого придется обрезать сначала одну вилку и опять прозвонить все пары, затем вторую с повторной проверкой пар, так как обрыв или короткое замыкание может быть в самих вилках. Замыкания бывают в месте зажима кабеля фиксатором в вилке при неправильной подготовке проводов. Обрыв, если проводники при подрезании внешней оболочки кабеля надсечены. В этом месте они часто и ломаются. Если после обрезания вилок все пары оказались с дефектами, надо более внимательно осмотреть кабель по всей длине, в случае если поврежденное место обнаружить не представится возможным, придется менять кабель витых пар новым.
Если под рукой нет тестера или мультиметра, то можно проверить исправность кабеля витых пар без них по ниже предлагаемой методике. Нужно отрезать от концов кабеля куски по 10-15 см. вместе с разъемами. Освободить концы кабеля от оболочки на 5 см. и снять изоляцию с каждого из проводов на длину 2 см.

В небольшую емкость из диэлектрического материала (стекло, пластик, полиэтиленовый пакет) налить немного воды с растворенной в ней поваренной солью из расчета четверть объема соли от объема воды. Чем соли больше, тем лучше. Соль добавляется в воду, чтобы уменьшить ее электрическое сопротивление. Погрузить все проводники одного конца кабеля в емкость с раствором. Можно погружать каждую витую пару и по очереди. Расстояние между проводниками витых пар должно быть минимальным, но соприкасаться они не должны.

Витые пары противоположного конца кабеля последовательно подсоединить к полюсам любой батарейки или источника питания величиной более 3 В. При очень большей концентрации соли в подогретой воде достаточно будет и 1,5 В. Такое напряжение выдает любая пальчиковая батарейка, например от пульта дистанционного управления телевизором. С успехом подойдет аккумулятор от сотового телефона, у него напряжение около 3,7 В. Батарейка от материнской платы тоже сгодится, у нее напряжение 3,2 В. При наличии резистора номиналом 50-100 Ом, лучше подключать батарейку через него, для защиты на случай короткого замыкания витых пар. Полярность подключения значения не имеет.
В качестве источника питания можно использовать телефонную сеть. Напряжение в телефонной сети около 40 вольт и ток постоянный, ограниченный на телефонной станции 40 мА. Такое подключение безопасно для человека и телефонной линии. Этим вариантом удобно воспользоваться, если нужно подать напряжение на витую пару в подъезде, где рядом находится телефонная коробка.

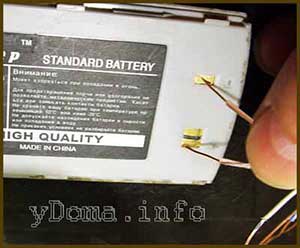

Для проверки подойдет любое зарядное устройство от сотового телефона, USB порт компьютера, на крайних клеммах там 5 В. К USB без токоограничивающего резистора подключаться не допустимо, можно вывести из строя компьютер. Для проверки витых пар достаточно тока 2 мА.

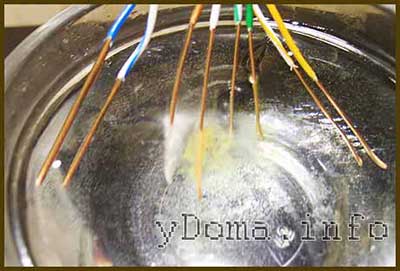

После подачи напряжения, на противоположных концах витой пары, которые в воде, будет наблюдаться следующая картина.

Как видно, на проводнике, который подсоединен к минусу (катоду), выделяются мелкие белые пузырьки водорода, а подключенному к плюсу (аноду) – желто-зеленые - хлора. Очевидно, что пара в порядке и нет короткого замыкания с другими проводниками. В случае замыкания, в зависимости от того, с каким проводом, шли белые или желтые пузырьки еще и с другого провода.
Если найдено повреждение, то проверку витых пар на этом можно закончить и заменить неисправную витую пару синей или коричневой. Например, при проверке витых пар выявлен обрыв в оранжевой паре. Тогда соединяете оранжевую пару, идущую от разъемов, с синей парой кабеля. Технология соединения описана на странице «Удлинение кабеля витых пар» .
Безусловно, лучше обжать кабель новыми коннекторами, а не сращивать. Или обжать старыми способом, описанном на страничке «Как обжать вилку RJ-11, RJ-45 на кабель витых пар» .
Если оранжевая и зеленая пары в порядке, и Вы не хотите возиться с обжимом коннекторов, нужно проверить отрезанные куски кабеля с коннекторами. Для этого скручиваются вместе зачищенные от изоляции все цветные провода витых пар и отдельно белоцветные.

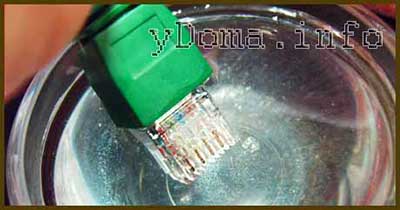

Коннектор погружается в соляной раствор на такую глубину, чтобы контакты оказались полностью в воде. Скрученные провода подсоединяются к батарейке.

На четырех из восьми контактов через один, должны образоваться белые пузырьки. Меняете полярность подключения батарейки, пузырьки должны образоваться на контактах, на которых не появлялись до этого и тоже строго через один. Отклонение от этого сразу свидетельствует о неисправности. Например, если белых пузырьков нет на одном из контактов, значит провод в обрыве, если нет ни на одном контакте, значит короткое замыкание между проводниками. Для уточнения, можно выполнить индивидуальное тестирование пар, раскрутив ранее сделанные скрутки.
В зависимости от полученных результатов придется заниматься обжимом или сращивать провода.
Кабель подготавливается, как описано выше, только емкость с соляным раствором заменяется половинкой картошки. Втыкается последовательно каждая пара в картошку на глубину 1-1,5 см. Расстояние между проводниками должно быть минимальным.

Как видите на фото вокруг провода, который подсоединен к плюсовому выводу батарейки позеленело, а вокруг минусового появилась белая пена. Когда провода будут вынуты из картошки, вы заметите потемнение провода, на который подавался минус. Если изменений на срезе картошки не произошло, значит, проводники витой пары в обрыве или закорочены между собой.
Ради интереса ткнул провода в срез яблока. Не так явно, но что провода в порядке очевидно.

Описанным способом проверки витой пары можно проверять провода любого типа, сечения и длины.
